DIY自制闪电发生器

　　如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。

　　

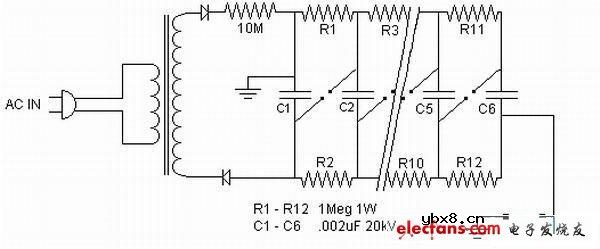

　　下面是一款简版的马克思发生器电路图：

　　



　　这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。左边是一个霓虹灯变压器(9kV 30mA)，它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。够简单吧!

　　简单组装：

　　



　　放电效果：

　　

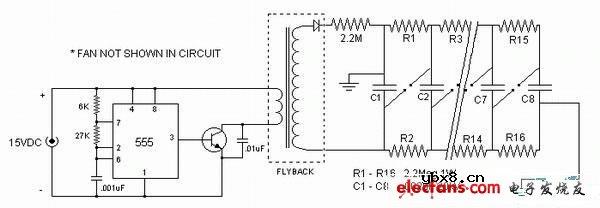

　　下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。

　　



　　换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了!

　　



　　往下看，还有款9级的，国人制造。

　　



　　



　　友情提醒：高压危险，玩的时候小心点!
