漏电开关原理

漏电保护器原理 

漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。 漏电保护器的工作原理是： 

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电开关原理

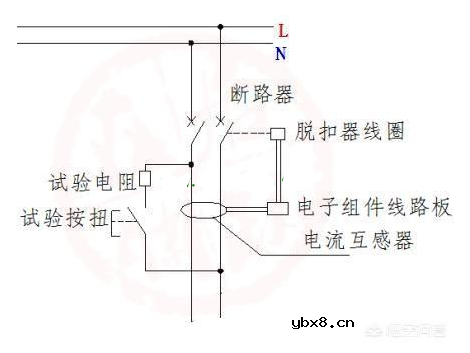

我把漏电开关的原理简化一下，做个图给大家看看：

这里的关键在于“电流互感器”——零线和火线同时穿过电流互感器（穿过电流互感器就可以监测线上的电流），再利用电子组件对两个电流进行分析。

如果这个回路是完整的“□”，那么零线和火线上的电流就是相同的。但如果发生了漏电——该回路的火线和其它导体形成新的回路（这个回路可以是火线和其它回路的零线，也可以是火线和大地）；亦或是其它回路的火线接入了这个电路中。

总之，就是造成零火线上的电流不同了，这个时候电子组件就会将其判断为漏电，从而致使脱扣器进行主动脱扣（也就是跳闸）。

举个很极端的例子：A，B两个漏电断路器，A断路器的火线和B断路器的零线接到一起了，理论上来讲应该是可以使用的。但是由于漏电断路器的存在，它检测到A断路器的火线上和B断路器的零线上有电流，而A断路器的零线和B断路器的火线上无电流——同一个漏电断路器上的零火线电流不相等，它就会跳闸了。
