轻触开关规格尺寸

　　轻触开关规格尺寸

　　轻触开关尺寸大小有很多种，其中尺寸一样的情况下还要看轻触开关的高度，许多轻触开关看起来一样，厚度（高度）却不一样。下面列举几种最具有代表性的轻触开关尺寸。

　　几种轻触开关尺寸规格图：

　　其中2x3和2x4轻触开关，也被称为小贝贝四脚贴片型轻触开关。他的高度一般为3.5mm。

　　3x3轻触开关尺寸主要高度有两个，尺寸高度0.8和1.5，有环保型、耐高温型、防水型三种功能，主要只有贴片轻触开关。

　　3x4轻触开关尺寸高度主要有1.8、2.5和3.0三种，有环保型、双弹片型、两脚贴片几种轻触开关类型。

　　3x6轻触开关尺寸高度主要有：0.8、3.5、3.8三种，属于侧按系列轻触开关，有两脚侧按和四脚侧按。

　　4x4轻触开关尺寸高度主要有：1.5、1.7、2.0、2.3、2.5、3.0、3.5、3.7、4.3、6八种高度贴片轻触开关，一般是四脚贴片轻触按键。

　　4.5x4.5分为插件、贴片和边三角三种轻触按键开关：

　　插件4.5x4.5轻触开关尺寸高度主要有：3.8和5两种，一般是四脚插件轻触开关。

　　贴片4.5x4.5轻触开关尺寸高度主要有：3.2、3.8、4.0、4.5、4.8、5.0、5.5、6.0、7.0九种高度贴片轻触开关，一般只有四脚，也称为四脚贴片开关。

　　4.5x4.5边三角轻触开关尺寸高度主要有：3.8、4.3、4.8、5.0、5.5、7.0、8.0其中高度边三角轻触开关按键，也称为边三角轻触开关。

　　6x6分为贴片和插件两种轻触开关按键：

　　6x6贴片轻触开关尺寸高度主要有：4.3、4.5、5、5.5、6、7、8、9.5、10、12、13十一种高度贴片按键开关，主要是四脚按键。

　　6x6插件轻触开关尺寸高度主要有：4.5、5.5、6.5、7、8、9、10、11、12、13、14、15、16、17、18、19十八种高度插件轻触按键开关，一般只有四脚插件。

　　6.2x6.2轻触开关分为贴片和插件两种：

　　6.2x6.2贴片轻触开关尺寸高度主要有：2.5、2.7、3.1、3.7、5.1五种四脚贴片轻触按键开关，一般为四脚，特需有五脚贴片。

　　6.2x6.2插件轻触开关尺寸高度主要有：2.5、2.7、3.1三种四脚插件轻触开关按键，一般为四脚插件。

　　其次还有10x10和12x12两种比较特需的轻触按键开关，其中高度有：4.3、5.0、5.5、6、7、8、9、9.5、10、11、12、13、14、15、16、17、18、19、20、21、26 10x10和12x12两种轻触开关属于大型点轻触按键开关，用到的客比较少。

　　轻触四脚按键开关工作原理

　　这种开关的工作原理，其实和普通按钮开关的工作原理差不多，由常开触点、常闭触点组合而成，在四脚按键开关中，常开触点的作用，就是当压力向常开触点施压时，这个电路就呈现接通状态；当撤销这种压力的时候，就恢复到了原始的常闭触点，也就是所谓的断开。这个施压的力，就是用我们的手去开按钮、关按钮的动作。总而言之，四脚按键开关的工作理还是很好理解的。

　　轻触开关四个脚怎么接

　　1、万用表调至二极管处

　　2、先测量四角中的任意两脚，判断哪两个角是导通的，哪两个角是断开的

　　3、按键按下，在测量任意两脚，判断判断哪两个角是导通的，哪两个角是断开的

　　4、开始断开，按键按下导通的两脚可做为焊接的两个角

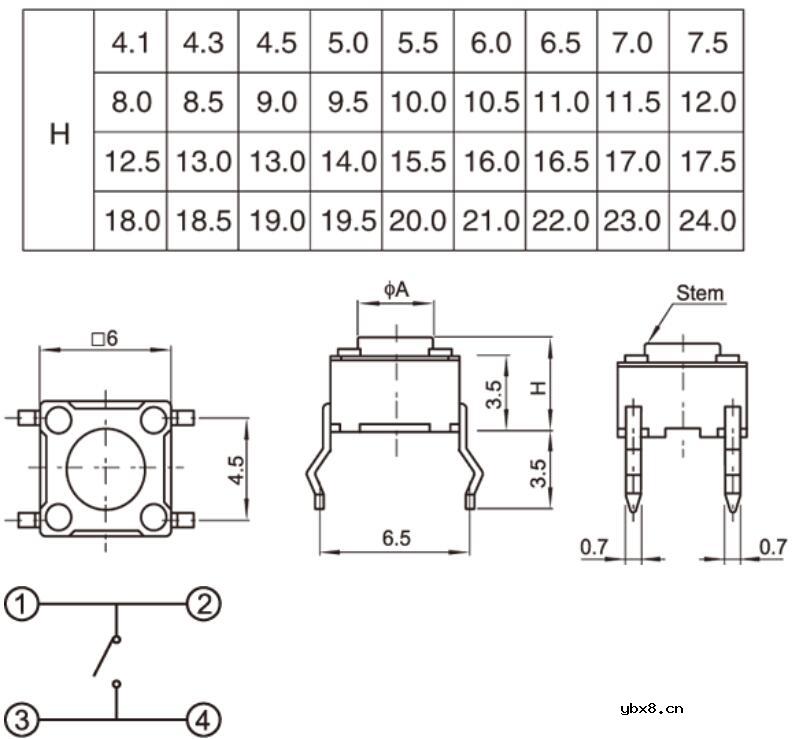

　　上图是四脚轻触开关的尺寸图和电路图

　　根据经验，一般只要的对角就可以进行直接焊接。

　　注：按键开关的工作原理，就是按键按下的时候两个贴片挨近了，也就是导通了；松开的时候，贴片分离，也就是断开了。
