1P+N断路器安装接线方法

在家庭电路中——事实上不仅仅是家庭电路，在所有单相电路中都一样——只有三种规格的断路器，分别是1P，1P+N和2P。此外，在三相电路中，还有3P，3P+N和4P断路器。三相电路中的事情我们今天不提，单说一说在家庭电路中，1P，1P+N和2P断路器三种

断路器的作用

切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。结构和工作原理低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。

1P+N断路器安装接线方法

许多网友们提出从断路器的N线引入L线后，因为串联电路的电流处处相等，因此不会影响到断路器的保护。为此，我专门增加这部分来进行说明。

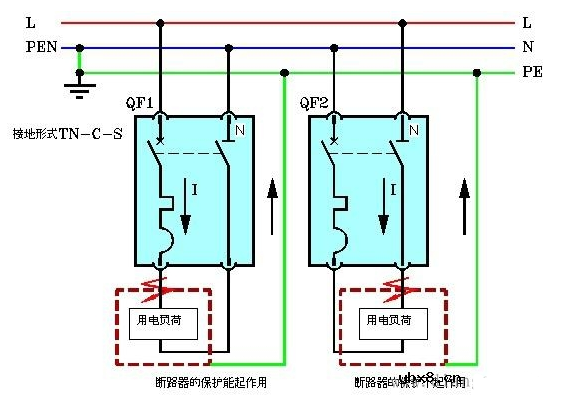

我们来看下图：

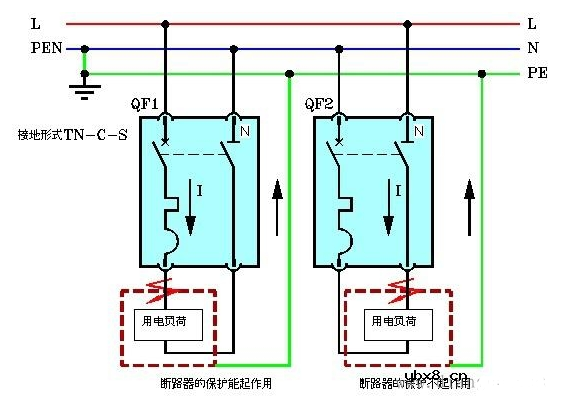

图中的断路器均为1P+N。

图中的断路器均为1P+N。

从图中我们看到左边的QF1是正常的端口引入相线，而右边的QF2却从N线端口引入相线。

先注意到几点：

（1）家装配电网的接地系统是TN-C-S。也即由电源引来的PEN线在入户前接地，然后分开为N线和PE线入户。

（2）用电负荷的外露导电部分（也即金属外壳）必须接地，也即接到PE线上。

（3）当发生单相接地故障时，由于TN-C-S属于大电流接地系统，因此接地电流非常接近于相对N的短路电流，因此单相接地故障的保护装置为断路器。

（4）家装配电网的总入口处也可加装漏电保护器，用以提高人身安全防护能力。

现在开始分析：

先看左图：图中接线方向是正确的，因此断路器相线的脱扣器能起到线路保护作用。

当用电负荷的外露导电部分发生单相接地故障时，由于它的外壳与PE相连，因此故障电流的路径是：断路器相线回路→用电负荷的外露导电部分→PE线，因此，断路器必定会执行保护操作。

再看右图：图中的接线方向是反的，也即从断路器的N线端子引入相线。

第一：我们看到，当电流离开用电负荷后，从断路器的下桩头进入断路器，也即进线方向从下而上，违反了进线必须从上往下的规则。因此，断路器必须降低容量使用。

第二：当用电负荷的外露导电部分发生单相接地故障时，故障电流的方向是：断路器N线回路→用电负荷的外露导电部分→PE线，我们看到，这条路径完全没有线路保护能力。

如果配电网中未接漏电开关，则全系统彻底地失去了保护，必定会发生严重电气火灾事故。

第三，如果在断路器的出线侧发生相对N的短路事故，虽然看似断路器能够执行正常的保护操作，但因为断路器需要降容使用（见正文第一条说明），因此断路器的保护可能会因为触头电寿命降低的原因而失效。

结论是：在任何情况下，绝对不要将1P+N的断路器进线方向弄反！！！
