接近开关的种类_型号含义与接近开关用途

　　接近开关与我们在电力拖动控制线路中所用的限位开关的作用有点类似，只不过限位开关是有触点的开关而接近开关是无触点的开关。这种开关既有限位开关和微动开关的特性又有传感器的特性。因此接近开关除了用在限位保护控制和行程控制之外，根据它的不同工作原理可以作为检测金属是不是存在的传感器使用；也可以作为高速计数、定位以及测速使用；还可以作为液面控制和检测零件尺寸的作用等。下面与朋友们聊聊关于问题中接近开关的型号含义及用途。

　　接近开关的种类

　　我们从它的用途就可以知晓接近开关的种类还是非常多的，它有电感式的、电容式的还有霍尔式的。之所以接近开关能够充当很多功能的角色，是因为它是根据不同的工作原理来制作的，比如有利用高频振荡原理制作的接近传感器、还有利用霍尔效应原理制作的接近开关、以及用光电效应原理、超声波原理、永磁和磁敏原理等多种类型。

　　接近开关型号含义

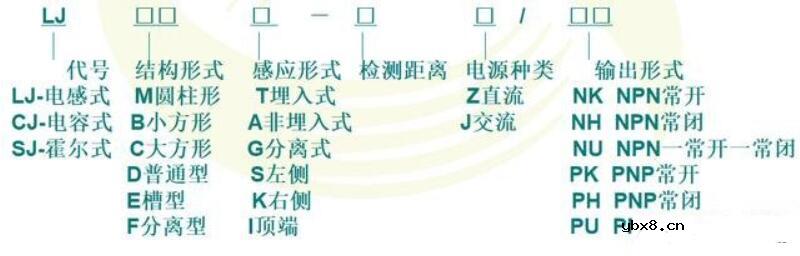

　　接近开关的型号由以下几个部分组成，首先第一部分的字母是接近开关的代号，这个代号是表示接近开关的类型，比如LJ代表的是电感式接近开关，CJ代表的是电容式接近开关，SJ代表的是霍尔式接近开关等。第二部分代表了接近开关的结构形式，比如M代表了圆柱形，B代表了小方形，D代表了普通型等。第三部分是指接近开关的感应形式，另外后面的型号还有代表检测距离的参数、电源种类等。尤其是对使用的朋友要注意最后一项参数的含义，它代表的是输出的形式，一般接近开关有两种输出形式，一种是NPN输出的，另一种是PNP输出的，在使用时要注意。我们从接近开关命名与型号含义可以看出它的规定还是比较麻烦的。

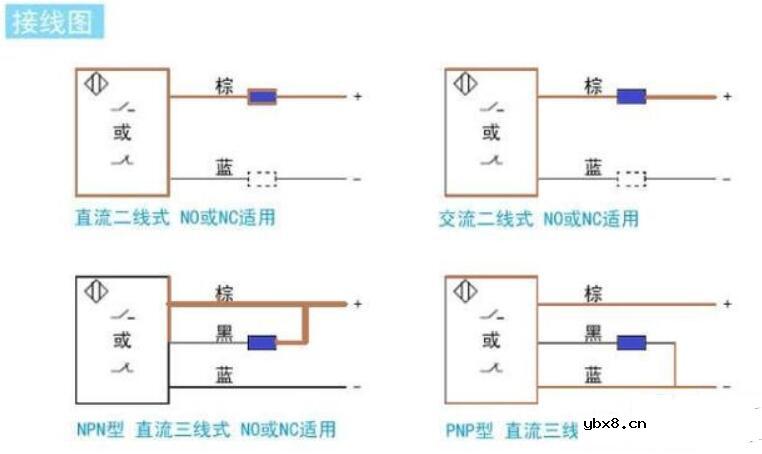

　　比如LJM18T-5Z/NK这种接近开关就代表了一种电感式接近开关，它的外形是M18说明是圆形的，T说明是埋入式的感应形式。后面的5Z又表示了所能探测的距离是5mm，最后一项是NK它代表了这种接近传感器是一种NPN的常开型接近开关。其实这些都不用记，用到的时候查找使用手册就可搞定了，包括它的接线。

　　接近开关用途

　　由于接近开关的用途是非常的多，我们在前面已经简单地列举了一些，现在我们举几个比较常用的来具体说明一下，第一个常用的就是高频振荡型的接近开关，它一般是由感应头、振荡器、检测电路和输出电路以及电源这几个部分构成。当有金属物体靠近接近开关的时候，里面的感应头由于检测到了金属物体会使内部振荡电路产生一种涡流损耗，导致振荡回路中的等效阻抗增大，其能量消耗也会随之增大最终会使振荡停止，然后内部的检测电路会根据振荡器的工作情况去控制输出电路的工作，最后用输出信号去控制其它电器，从而达到控制的目的。这种高频震荡型的接近开关只能检测金属类的物体，还有一种电容式的接近传感器既可以检测金属物体又可以检测非金属物体。第二种是光电开关型的接近传感器，比如漫反射光电接近传感器可以在有效的距离内检测物体物体的性质和颜色等。另外还有霍尔型的接近传感器它可以对磁性物体进行检测。
