SF6负荷开关的结构

1，开关结构图：大致可分为操作机构+开关本体。

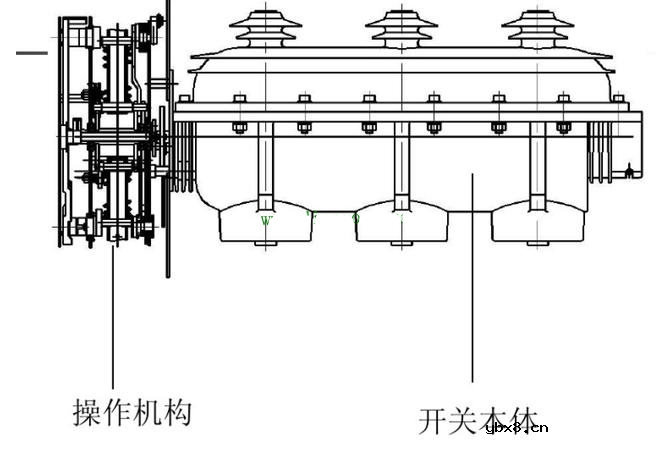

负荷开关结构图

2，三工位本体结构图：

三工位分别指：合闸、分闸、接地。

两工位分别指：合闸、分闸。

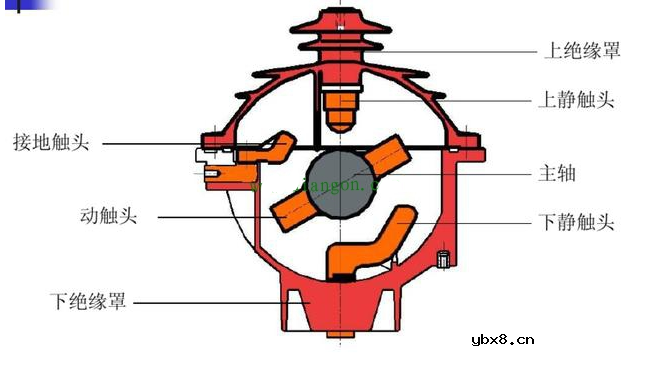

三工位本体机构图

三工位SF6负荷开关

3，操作机构：

其操作机构可分为K型单弹簧机构和A型双弹簧机构。

同时还有手动和电动之分。

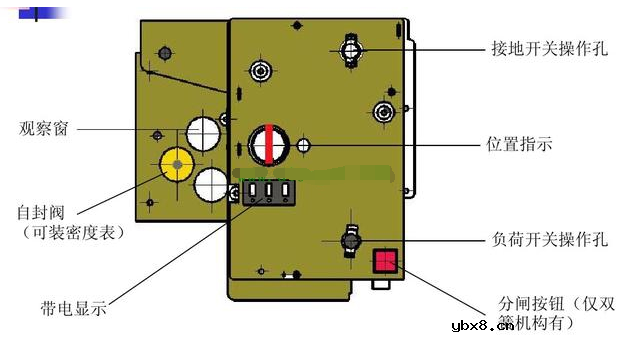

A型操作机构

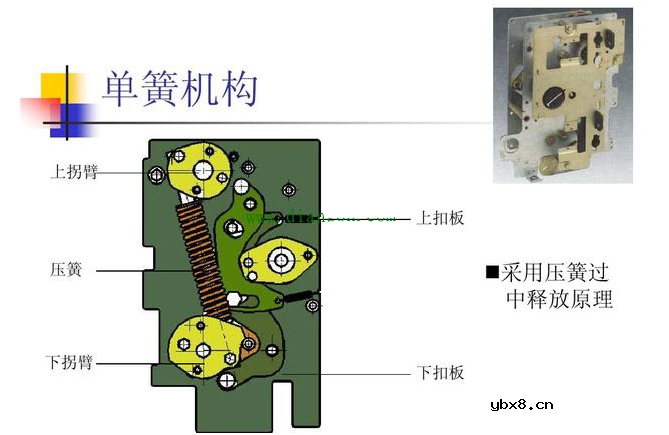

单簧机构

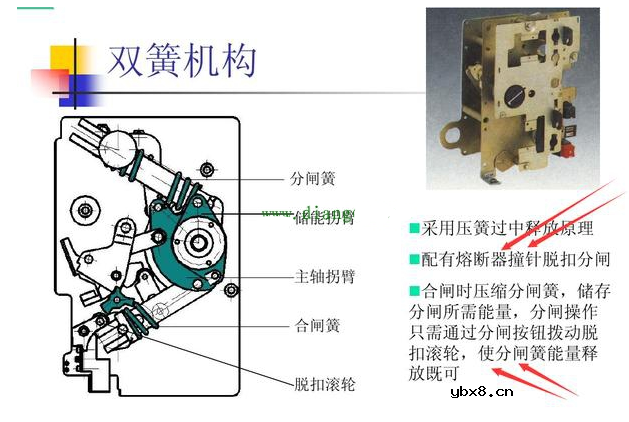

双簧机构

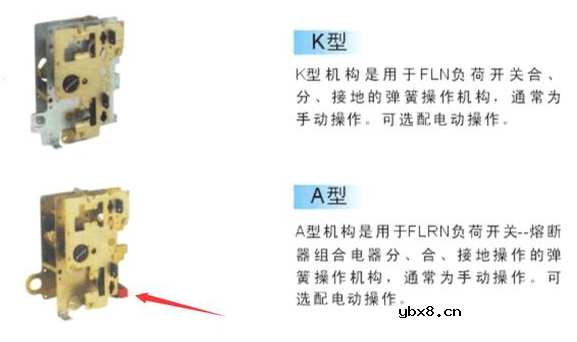

K型机构和A型机构：

K型和A型机构

可以根据是否带熔断器选择K型或A型操作机构。

FLRN36-12D配A型机构，简称出线开关，具有三位置互锁功能，可手动或电动使主开关分断和关合，可以通过按钮或脱扣装置使主开关跳闸，可手动使接地开关分断或关合，具有位置指示和熔断器熔断指示等。

电动操作：配上驱动装置和控制单元可实现对负荷开关的点动分、合闸操作。
