万能断路器工作原理

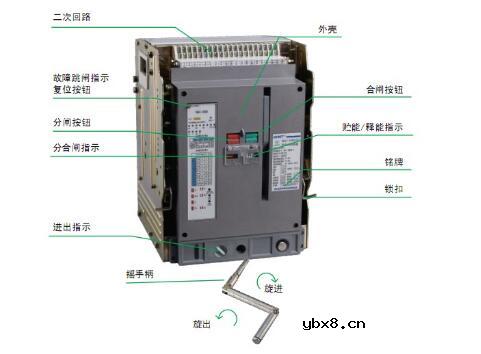

　　万能断路器简介

　　万能式断路器又称框架式断路器，是一种能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的机械开关电器。万能式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等。

　　

　　万能断路器特点

　　智能型万能式断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作精确，避免不必要的停电，提高供电可靠性。在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用。

　　

　　万能断路器工作原理

　　万能式断路器的操作靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，铝单板是采用优质铝合金板材为基材，再经过数控折弯等技术成型，表面喷涂装饰性涂料的一种新型幕墙材料。

　　欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。分励脱扣器则作为远距离控制用，实践证明，运用TRIZ理论，可大大加快人们创造发明的进程而且能得到高质量的创新产品。在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

　　

　　万能断路器型号含义及分类浅析

　　1、分类

　　① 按安装方式分：a、固定式 b、抽屉式

　　② 按极数分：三极、四极

　　③ 按操作方式分：a、电动操作 b. 手动操作（检修、维护用）

　　2、脱扣器种类

　　智能控制器、欠电压瞬时（或时）脱扣器、分励脱扣器。

　　3、智能控制器性能

　　a、智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；

　　b、具有过载长时反时限、短时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；

　　c、单相接地保护功能；

　　d、显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；

　　e、报警功能：过载报警；

　　f、自检功能：过热自检、微机自诊断；

　　g、试验功能：试验控制器的动作特性。

　　4、智能型万能式断路器的操作性能

　　壳架等级额定电流1600Imn（A）每小时操作循环次数20次，操作循环次数通电500次，不通电2500次，总数3000次。

　　注：1、每小时实际操作循环次数应记录在试验报告中；2、每个通电操作循环期间，保持接通的最长时间为2s。3、电操机构操作循环次数及手动操作循环次数为总数的1/2。

　　智能型万能式断路器分励脱扣器、欠电压脱扣器、电动操作机构、释能（合闸）电磁铁、智能控制的工作电压及所需功耗，分励脱扣器在交流（50Hz）220V时是24VA，在380V时是36VA，在直流电压是110V时是24W，直流电是220V时也是24W。智能控制器电源电压：AC220V、AC380V、DC220V、DC110V、DC24V。智能控制器电压为DC24V，其变压器或电源模块一次侧可提供电压为AC380V、220V（50Hz）或DC220V、110V。

　　分励脱扣器的可靠动作电压范围为70％~110％，合闸电磁铁和操作机构为85％~110％

　　

　　万能断路器的使用环境

　　1、周围空气温度上限不超过+40℃，下限不低于-5℃，且24h的平均值不超过+35℃。

　　2、安装地点在海拔高度不超过2000m。

　　3、大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并且考虑到因温度变化而发生在产品表面上的凝霜。

　　4、污染等级：3级

　　5、安装条件：可垂直安装，亦可水平安装

　　6、安装类别：断路器主电路及欠电压透口气缱绻，电源变压器初级线圈的安装类别为IV，其余辅助电路，控制电路
