模块间接口设计不匹配问题

模块间接口设计不匹配引起的问题   如果没有一个技术能力很强的集成者，往往在模块间容易出现设计上的错误。这种情况是灾难性的，双方都是在需求文件上设计出来的东西，但是由于集成者的问题，这方面往往变成模糊设计或者假定设计，然后就会出现很多问题。
如下：
甲方的设计如下，假定输出信号的通断的内阻是变化的，如下：

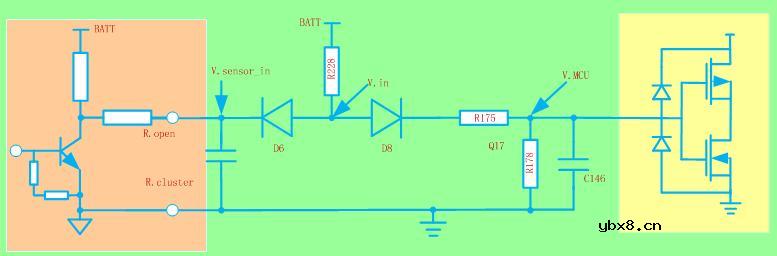

乙方的实际设计与甲方设想的完全不同，采用OC门做设计，而且加入上拉环节，最致命的还是外部限流电阻。

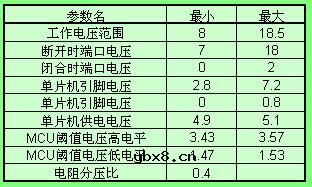

然后我们看下面的表格：
甲方初始设计：

实际考虑因素：
1.由于OC门的集电极电流增大了，OC门的饱和性受一定影响，Vce电压增大
2.由于地偏移的因素，可能两个电压相差1V

3.由于限流电阻的作用，该电阻和上拉电阻分压造成端口电压抬高

假定限流电阻和上拉电阻相若，因此实际端口电压可能上升至6V，造成了无论OC门的状态，模块读取的信号始终是高电平的状态。
