PNP型三极管

PNP型三极管，是由2块P型半导体中间夹着1块N型半导体所组成的三极管，所以称为PNP型三极管。也可以描述成，电流从发射极E流入的三极管

PNP型三极管发射极电位最高，集电极电位最低，UBE《0.

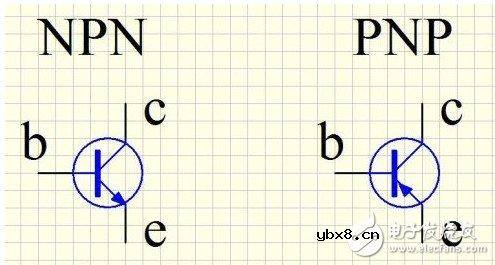

三极管按结构分，可分为NPN型三极管和PNP型三极管。

三极管导通时IE=（放大倍数+1）*IB和ICB没有关系，ICB=0 ICB》0时，可能三极管就有问题，所以三极管在正常工作时，不管是工作在放大区还是饱和区ICB=0

当UEB》0.7V（硅）（锗0.2V），RC/RB《放大倍数时，三极管工作在饱和区，反之就工作在放大区

pnp三级管怎么接线

在讲PNP之前，我们来先看看NPN三极管。这种型号的三极管在用于开关状态时，大都是按图一的接法：发射极接地，集电极接高电平，基极接控制信号。在图一里，当信号Green为高电平时，三极管导通，电流从集电极流向发射极，也就是说从Vcc到地构成一回路，这个时候发光二极管导通发光。其次对于PNP型的三极管，用于开关状态时，一般都是按图二的接法：发射极接高电平，当基极收到低电平信号时，三极管导通，也即电流从发射极流向集电极。

由上图可见，若三极管三端加的电压不正确会损坏三极管，在三极管的Datasheet里都有标出击穿电压的参数:

PNP型三极管8550的击穿电压参数

三极管的反向工作电压应小于击穿电压的(1/2～1/3)，以保证管子安全可靠地工作。

关于三极管的击穿电压讨论示意

当然，有得初学者会提出对Vcbo>Vceo有所疑问：因为有资料介绍三极管的击穿电压，BVceo怎么会小于BVcbo，应该BVceo约=BVcbo+0.6v才对啊!解答是：BE是正偏，BC是反偏，关系当然不是加，而是VCE=VCB-0.7中E所以VBO>VCEO。

PNP三极管和NPN三极管的开关电路

一、三极管开关电路设计的可行性及必要性

可行性：用过三极管的人都清楚，三极管有一个特性，就是有饱和状态与截止状态，正是因为有了这两种状态，使其应用于开关电路成为可能。

必要性：假设我们在设计一个系统电路中，有些电压、信号等等需要在系统运行过程中进行切断，但是又不能通过机械式的方式切断，此时就只能通过软件方式处理，这就需要有三极管开关电路作为基础了。

二、NPN三极管基本开关电路概述

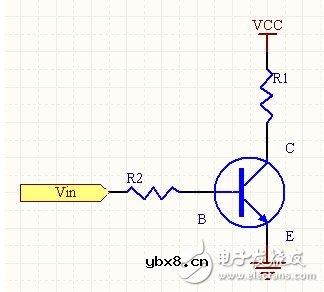

如下（图.1）就是一个最基本的三极管开关电路，NPN的基极需连接一个基极电阻（R2）、集电极上连接一个负载电阻（R1）

首先我们要清楚当三极管的基极没有电流时候集电极也没有电流，三极管处于截止状态，即断开；当基极有电流时候将会导致集电极流过更大的放大电流，即进入饱和状态，相当于关闭。当然基极要有一个符合要求的电压输入才能确保三极管进入截止区与饱和区。

三、PNP三极管基本开关电路概述

三极管用的最多的，其实是开关电路。下面分别介绍PNP型和NPN型的三极管。先说PNP型的三极管，常用的型号有9012，8550等等。如何使用呢，如下图：

FM是一个蜂鸣器，8550是一个PNP型的三极管，C端接地，B端由单片机控制，E端通过FM接VCC。根据箭头的方向，E端高电压的时候，当B端也是高电压，那么E和C之间是断开的，当B端是低电压，那么E和C直接导通，实现开关的作用。简单的技巧：三极管上箭头所在方向的二极管，只要二极管正向导通，那么三极管上下就能导通。

PNP与NPN 晶体管的检测方法

NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

方法一：

鉴别基极B

将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。

区分NPN管与PNP管

使用数字万用表的二极管档。按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。

方法二：

判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014，9018。

小注：

使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V（此管为硅管）。

数字万用表的二极管档，还可以用来检测电路是否短路。

结语

关于三极管NPN和PNP的相关介绍就到这了，希望本文能让你对三极管有更深的区别。
