什么是TTL电路

TTL电路是晶体管-晶体管逻辑电路的英文缩写（Transister-Transister-Logic ），是数字集成电路的一大门类。它采用双极型工艺制造，具有高速度低功耗和品种多等特点。 从六十年代开发成功第一代产品以来现有以下几代产品。

第一代TTL包括SN54/74系列，（其中54系列工作温度为-55℃～+125℃，74系列工作温度为0℃～+75℃) ，低功耗系列简称lttl，高速系列简称HTTL。

第二代TTL包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。

第三代为采用等平面工艺制造的先进的STTL(ASTTL)和先进的低功耗STTL（ALSTTL）。由于LSTTL和ALSTTL的电路延时功耗积较小，STTL和ASTTL速度很快，因此获得了广泛的应用。

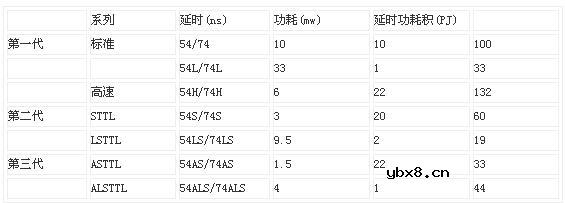

各类TTL门电路的基本性能：

电路类型TTL数字集成电路约有400多个品种，大致可以分为以下几类：

门电路
译码器/驱动器
触发器
计数器
移位寄存器
单稳、双稳电路和多谐振荡器
加法器、乘法器
奇偶校验器
码制转换器
线驱动器/线接收器
多路开关
存储器

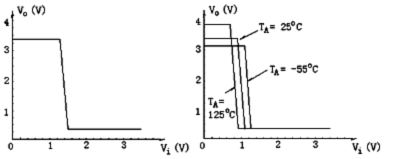

特性曲线电压传输特性



TTL与非门电压传输特性         LSTTL与非门电压传输特性

    瞬态特性 由于寄生电容和晶体管载流子的存储效应的存在，输入和输出波形如 右。存在四个时间常数td,tf,ts和tr。
延迟时间td
下降时间tf
存储时间ts
上升时间tr

基本单元“与非门”常用电路形式







四管单元                 五管单元               六管单元

主要封装形式:双列直插,扁平封装
