TCL L26E5300B 型液晶电视，上电后待机灯不亮，不开机的维修

来源:网络发布者:电工基础发布时间:2026-03-09 14:59

一台TCL L26E5300B 型液晶电视，上电后待机灯不亮，不开机。拆开机壳，目测电源板上正面没有明显异常损坏的元件。该机电源板的板号为40-P061C2-PWEIXG 。上电，测得主滤波电容CE2( 47μF/450V) 两端电压为300V ，但

一台TCL L26E5300B 型液晶电视，上电后待机灯不亮，不开机。

拆开机壳，目测电源板上正面没有明显异常损坏的元件。该机电源板的板号为40-P061C2-PWEIXG 。

上电，测得主滤波电容CE2( 47μF/450V) 两端电压为300V ，但开关电源次级无3.3V 和24V电压输出。断电，取下电源板检查，发现贴片电阻R201 、R202( 均为2.70 )表面烧焦。由于这两只电阻是电源集成块U201 (VIPer17L) 的供电电阻，所以怀疑U201 短路。

在路测得U201 ①脚(GND) 与⑦、⑧脚(VCC) 间的阻值很小，由此判断U201 短路。更换R20 1 、R202 、U201 后试机，故障依旧。

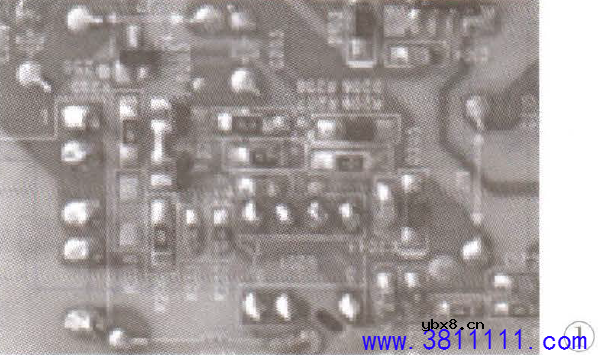

检查U201 外围电路，发现贴片电阻R208(470Ω )开路，如图1 所示。更换R208 后试机，图像、伴音均正常，故障排除。

TCL L26E5300B 型液晶电视，上电后待机灯不亮，不开机的维修
