TCL-C32E320B型液晶彩电，开机后背光闪烁，但f半音正常的维修

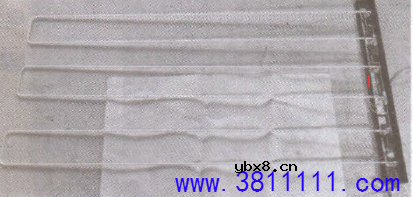

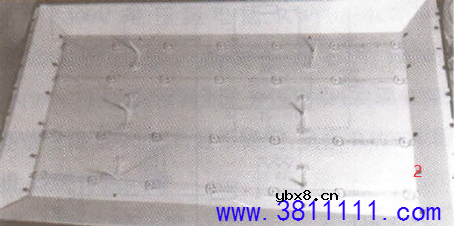

该机采用EEFL光管，由一只体积较大的升压变压器驱动，检查背光驱动电路及开关电源电路，未发现异常，怀疑屏内灯管有问题。拆屏，看到屏内有三条U形光营，如图1所示。检查EEFL灯管端口，无接触不良现象，判断故障系灯管老化所致，决定将其改为LED背光。网购32英寸机通用恒流板及4根7灯灯条，拆去U形灯管及驱动电路，然后将恒流板供电接电源板的12V电压输出，恒流板上的ON/OFF端接电源板输出插座12脚(BL-ON背光开启)，最后将4根灯条贴在背板上，两根灯条串联成一组，如图2所示。连接好插线后通电，背光不再闪烁。安装好液晶屏后试机，故障排除。此时实测两组灯条供电均为39.4V，每只灯珠两端的电压约为2.814V，处于低功耗状态。
