要想读懂电路图首先应建立图形符号与电气设备或部件的对应关系以及明确文字标识的含义，才能了解电路图所表达的功能、连接关系以及工作流程。

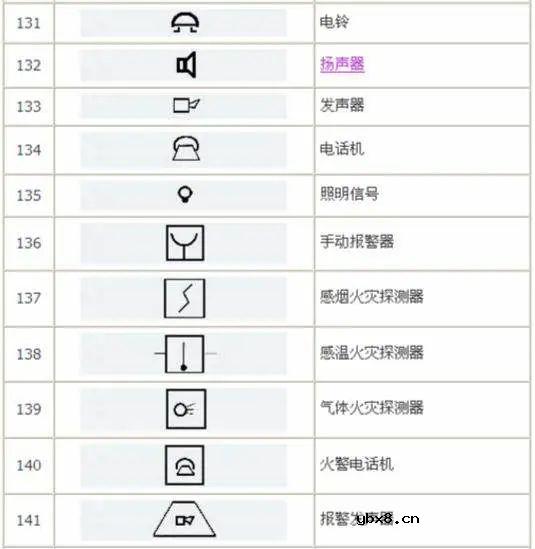

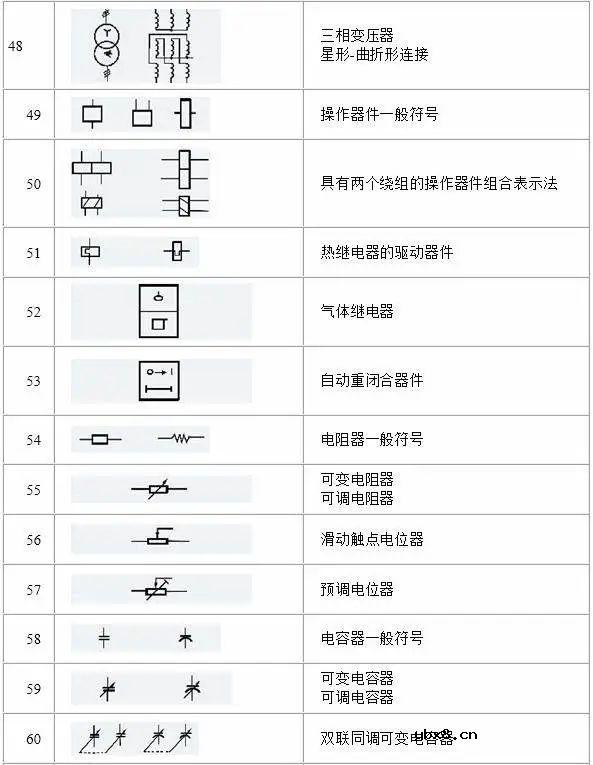

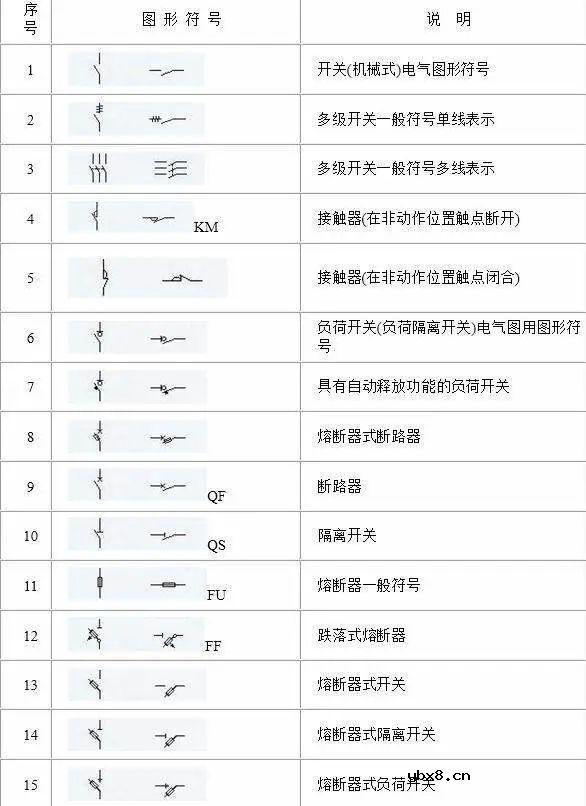

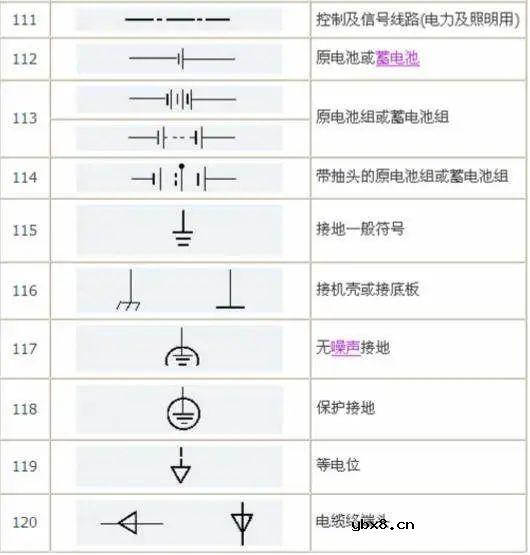

电路系统常用的图形符号如下：
电路系统常用的图形符号

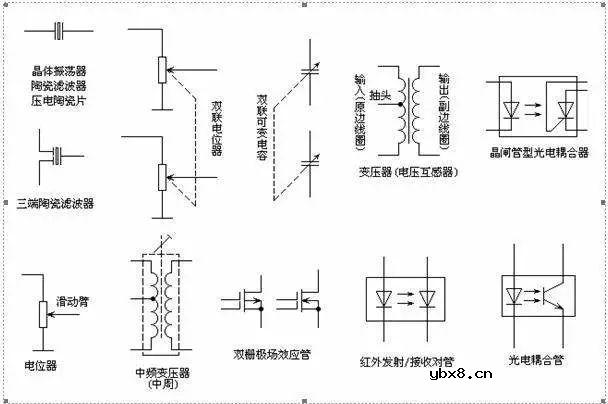

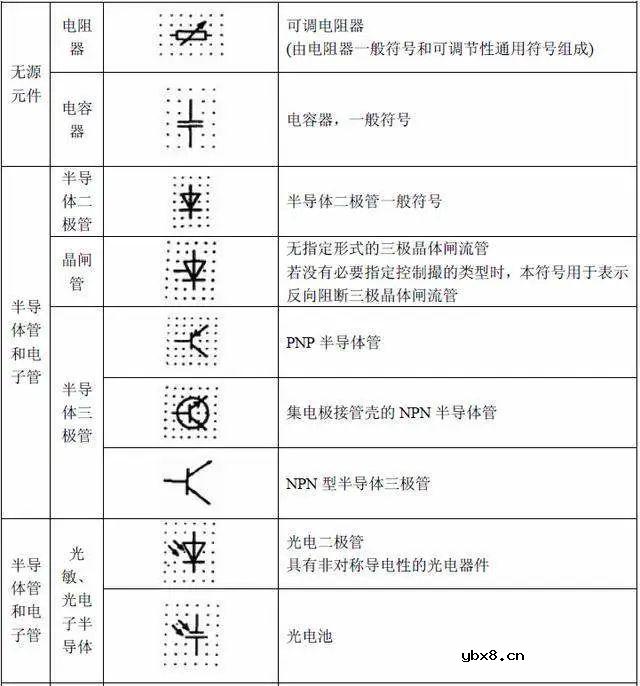

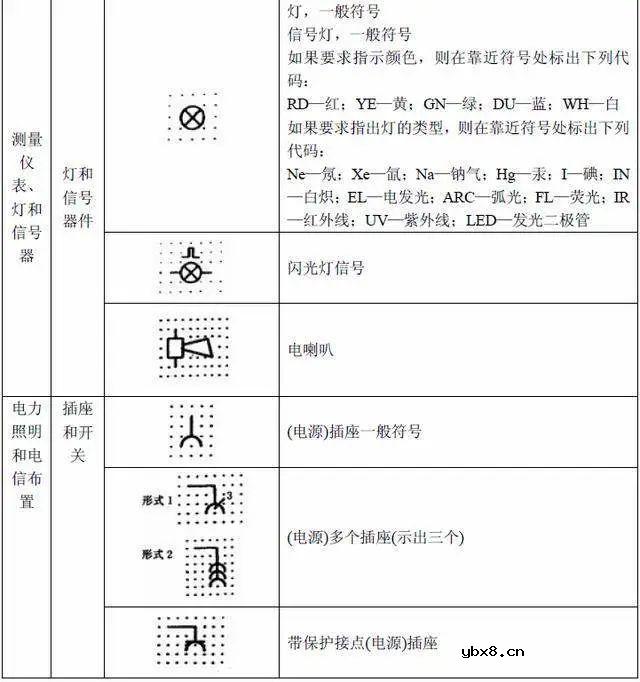

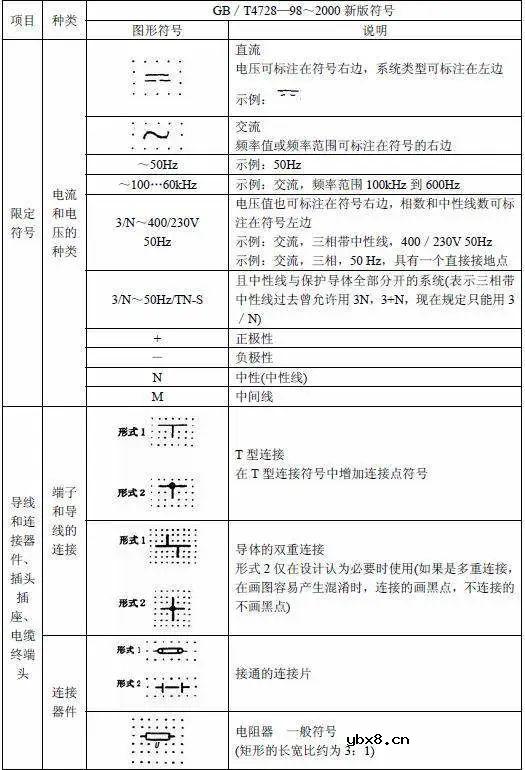

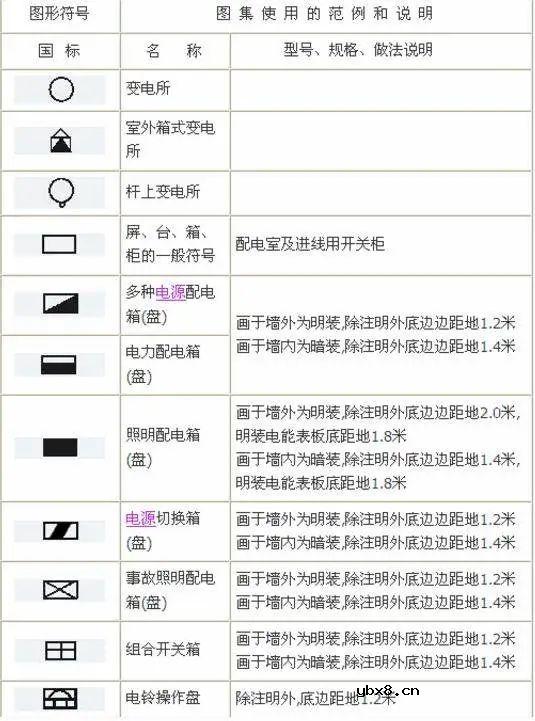

一 电气图例大全

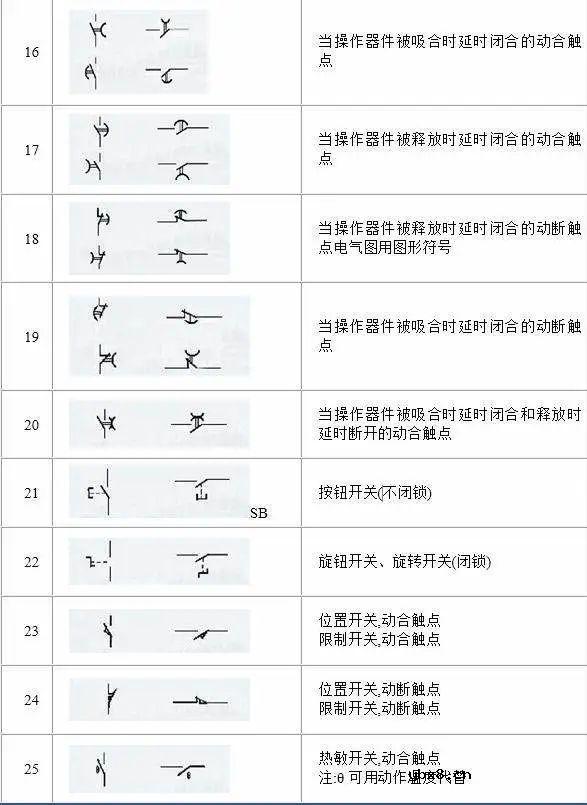

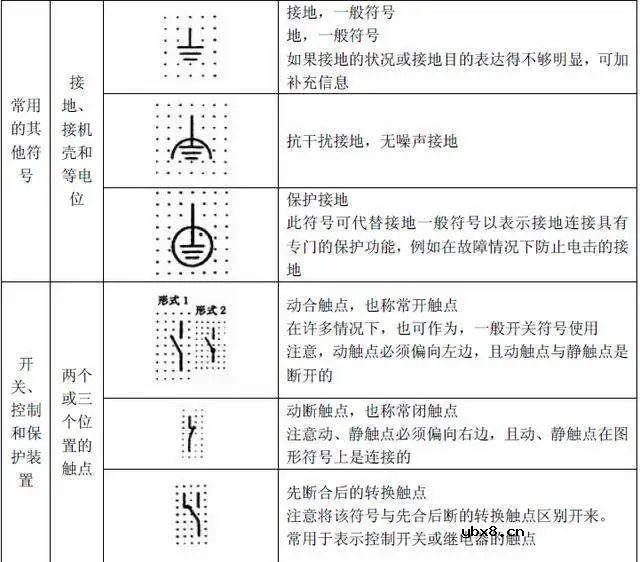

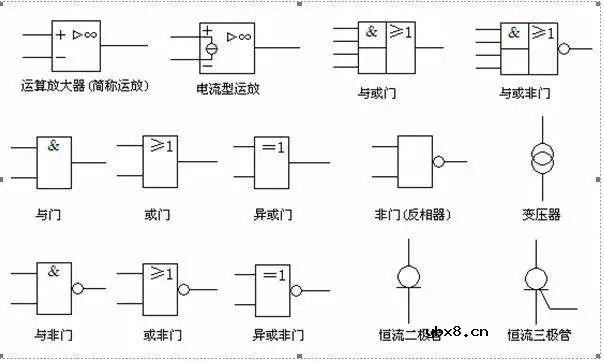

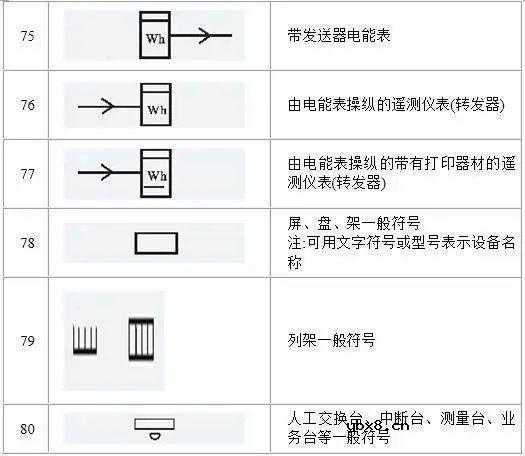

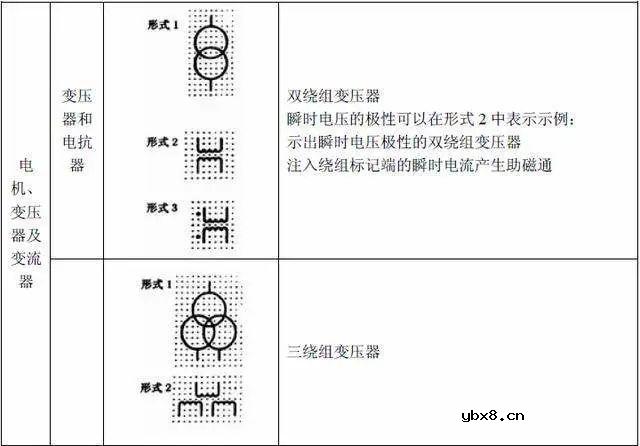

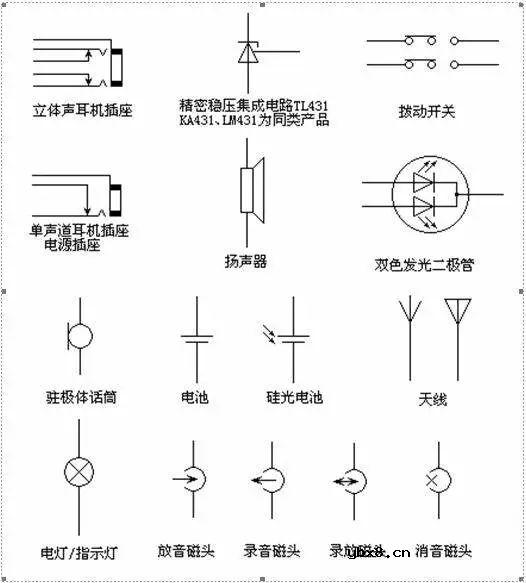

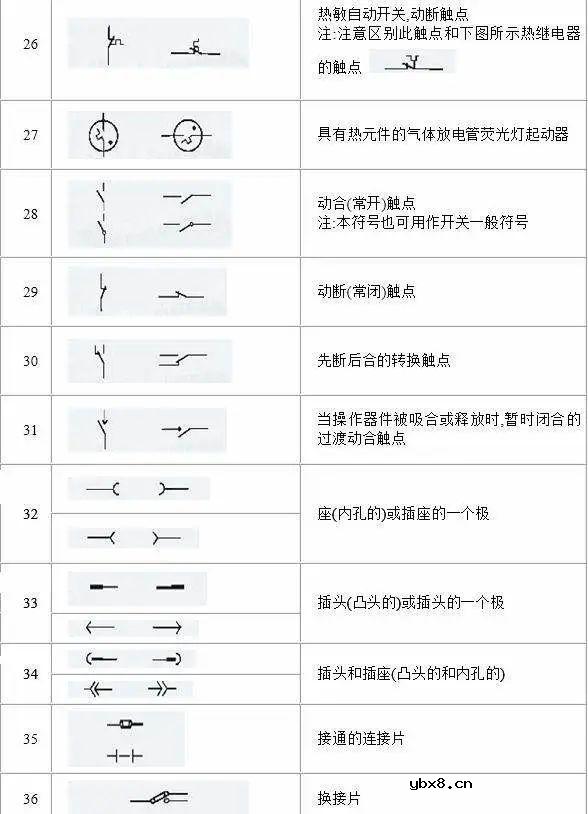

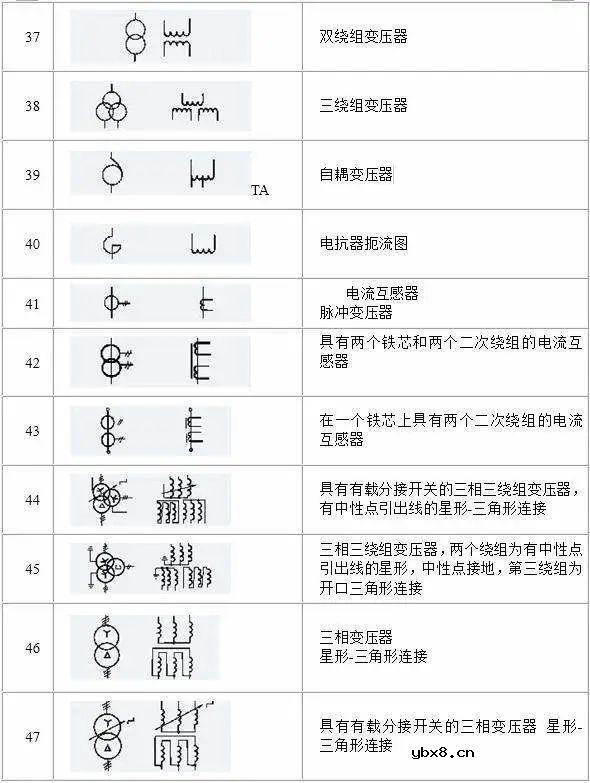

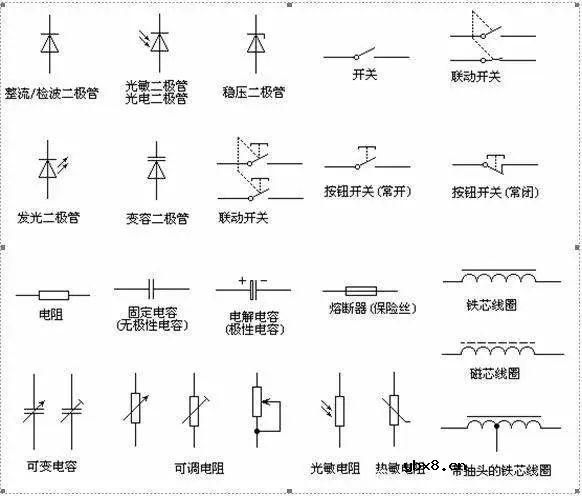

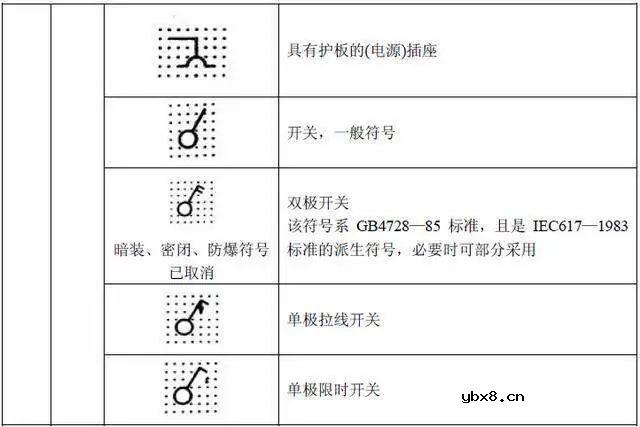

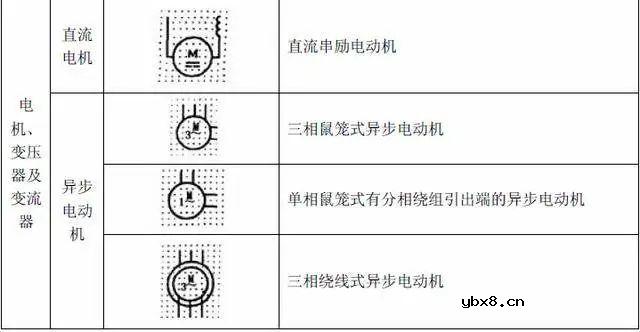

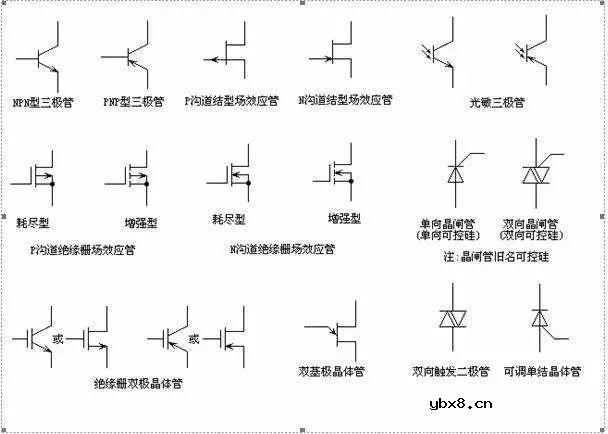

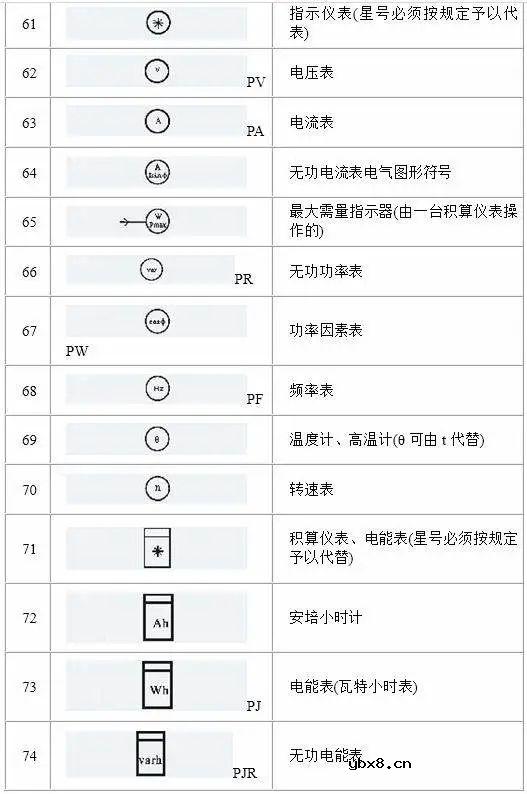

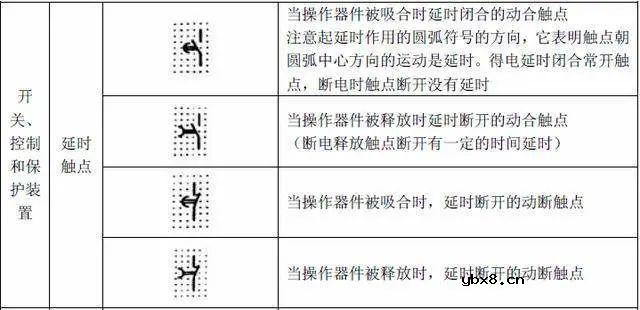

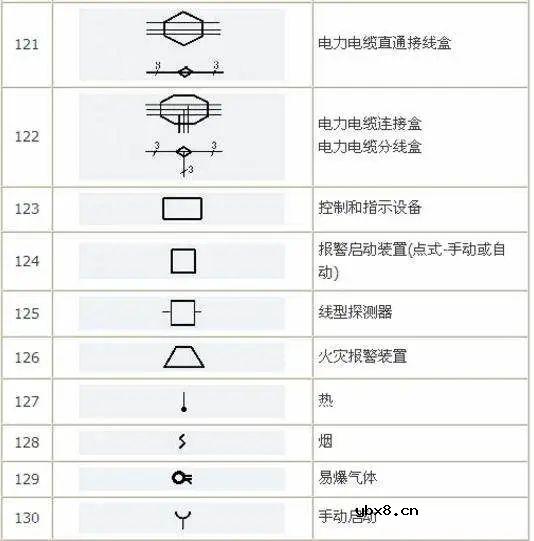

二 常用电气图形符号

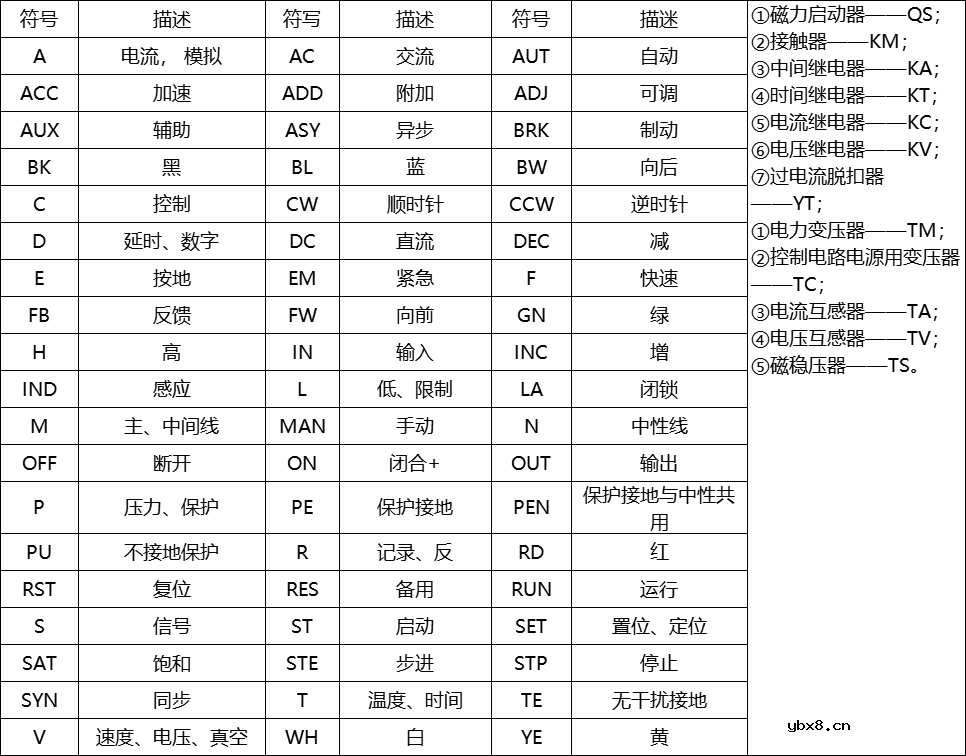

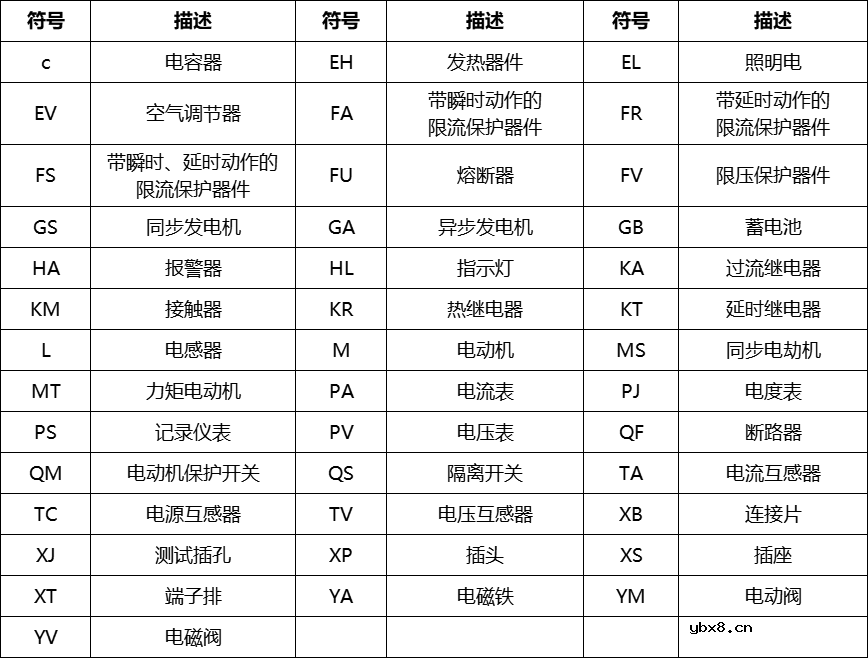

三 电气设备常用文字符号
四 辅助文字符号

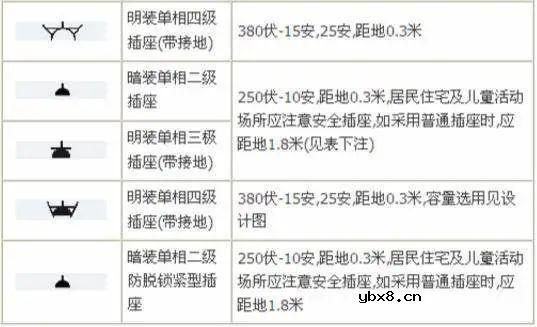

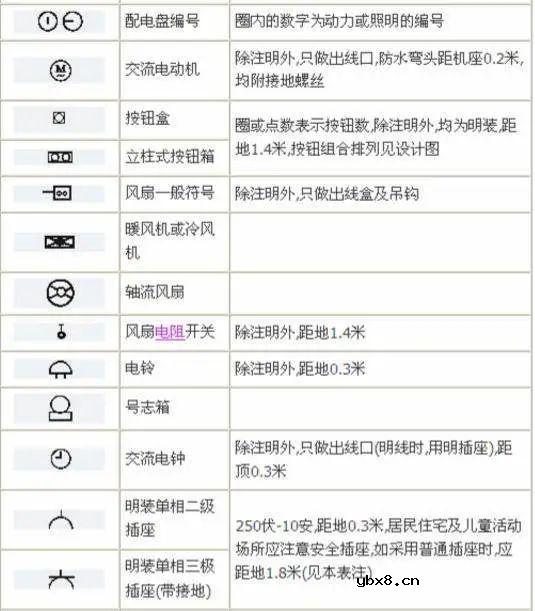

五 照明电路图符号大全
以上是小编整理的关于电气图形符号，很适合初学者，朋友们可以先收藏，在看图纸时，多对比多练习，慢慢就会熟练掌握的！
