8050NPN型三极管引脚的排列方法 浅谈8050三极管

本文主要是关于8050三极管的相关介绍，描述了其引脚的排列方法，并详细阐述了8050三极管的特点及作用。

三极管8050

三极管8050是非常常见的NPN型晶体三极管，在各种放大电路中经常看到它，应用范围很广，主要用于高频放大。也可用作开关电路。

技术参数

类型：开关型;

极性：NPN;

材料：硅;

最大集电极电流（A）：0.5 A;

直流电增益：10 to 60;

功耗：625 mW;

最大集电极-发射极电压（VCEO）：25; ［1］

特征频率：150 MHz

PE8050 硅 NPN 30V 1.5A 1.1W

3DG8050 硅 NPN 25V 1.5A FT=190 *K

2SC8050 硅 NPN 25V 1.5A FT=190 *K

MC8050 硅 NPN 25V 700mA 200mW 150MHz

CS8050 硅 NPN 25V 1.5A FT=190 *K

8050三极管引脚图

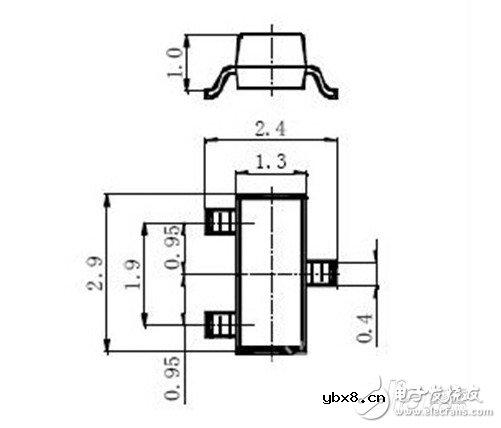

8050三极管封装图

8050NPN型三极管引脚的排列方法

排列依次是　　1-基极；2-发射极；3-集电极。

8050三极管管脚识别

三极管管脚识别方法：

（a） 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极 均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值 都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较大，则被测三极管为NPN型管如 8050，9014，9018。

（b） 判定三极管集电极c和发射极e。（以PNP型三极管为例）将万用表置于R×100或R×1K挡，红表笔集电极c，用黑表笔分别接触另外两个管脚时，所测得的 两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为基极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

不拆卸三极管判断其好坏的方法：

在实际应用中，小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如果是像8050 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。这时用黑红两表笔分别接其它两极，黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C 极。（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指针表相反的。）

8050三极管系列参数

1、s8050三极管参数

参数：耗散功率0.625W（贴片：0.3W）

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V集

电极-发射极饱和电压0.6V

特征频率fT最小150MHZ典型值产家的目录没给出

引脚排列为EBC或ECB 838电子

按三极管后缀号分为B C D档 贴片为L H档

放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

2、ss8050三极管参数

耗散功率0.625W（贴片：0.3W）

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V

集电极-发射极饱和电压0.6V

特征频率fT最小150MH

按三极管后缀号分为B C D档 贴片为L H档

放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

管脚排列顺序：E，B，C

结语

关于8050三极管的相关介绍就到这了，希望本文能让你对8050三极管有更深的理解，如有不足之处欢迎指正。
