闪光灯电路原理图

　　闪光灯是很多时候需要使用到的，特别是用于警告和提醒对方时的使用更为广泛，而一些娱乐场所也会使用闪光灯来渲染气氛，普通闪光灯输出的能量是不可调的。

　　一、

　　静态时，VT1处于临界饱和状态，使VT2截止，LED1和LED2皆不发光，R1给电容话筒MIC提供偏置电流，话筒捡取室内环境中的声波信号后即转为相应的电信号，经电容C1送到VT1的基极进行放大，VT1、VT2组成两级直接耦合放大电路，只要选取合适的R2、R3使无声波信号。

　　VT1处于临界饱和状态，而以使VT处于截止状态，两只LED中无电流流过而不发光，当MIC捡取声波信号后，就有音频信号注入VT1的基极，其信号的负半周使VT1退出饱和状态，VT1的集电极电压上升。VT2导通，LED1和LED2点亮发光，当输入音频信号较弱时，不足以使VT1退出饱和状态，LED1和LED2仍保持熄灭状态，只有较强信号输入时，以光二极管才点亮发光，所以，LED1和LED2能随着环境声音（如音乐、说话）信号的强弱起伏而闪烁发光。

　　二、

　　1、电容C取220μF，电阻R取30KΩ

　　2、电容C取220μF，电阻R取30KΩ

　　3、电容C的范围：10μF-220μF，R的范围1.5 KΩ-100 KΩ

　　4、AB间的发光二极管可用330-1间的电阻线，CD间可并联更多的发光二极管

　　实验现象：发光二极管交替发光

　　工作原理：当电路通电流时，发光二极管发光，电流经电阻至电解电容，对电解电容进行充电，当充电完毕后，电容放电，三极管此时充当开关，处于截止状态，发光二极管不发光，依次交替进行 。

　　三、

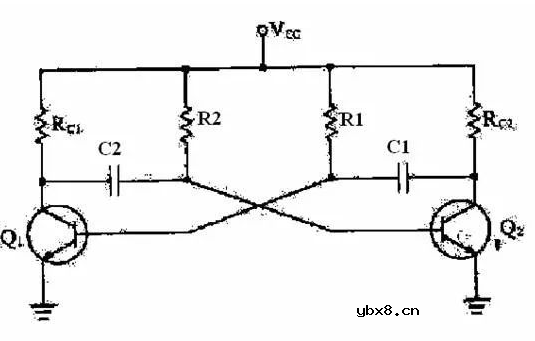

　　上图所示为结型晶体管自激或称无稳态多谐振荡器电路。它基本上是由两级RC藕合放大器组成，其中每一级的输出藕合到另一级的输入。各级交替地导通和截止，每次只有一级是导通的。

　　从电路结构上看，自微多谐振荡器与两级Rc正弦振荡器是相似的，但实际上却不同。正弦振荡器不会进入截止状态．而多谐振荡器却会进入截止状态。这是借助于Rc耦合网络较长的时间常数来控制的。尽管在时间上是交替的，可是这两级产生的都是矩形波输出。所以多谐振荡器的输出可取自任何一级。

　　电路上电时，Vcc加到电路，由于两只三极管都是正向偏置的故他们处于导通状态，此外，还为藕合电容器C1和C2充电到近于Vcc电压。充电的路径是由接地点经过晶体管基极，又通过电容器而至Vcc电源。还有些充电电流是经过R1和R2的，从而导致正电压加在基极上，使晶体管导电量更大，因而使两级的集电极电压下降。
