基于NE555构成的反馈型震荡器电路

来源:网络  发布者:电工基础  发布时间:2026-03-07 17:08
  震荡过程:   VCC经过RA和RB给C充电,C电压上升到触发电平后触发翻转。

  震荡过程:

  VCC经过RA和RB给C充电,C电压上升到触发电平后触发翻转。

  触发翻转后7脚放电端对地导通,C通过RB对地放电,C电压下降到复位电平后触发翻转。

  触发翻转后7脚放电端对地阻断,C通过RA和RB再次充电,回到第1步的动作,周而复始。

  电容C充放电时间和频率计算:

  T1(充电时间)=0.693*(RA+RB)*C。

  T2(放电时间)=0.693*RB*C。

  F(震荡频率)=1.443/(RA+2RB)*C。

  震荡器用途:

  脉冲输出、音响报警、家电控制、电子玩具、检测仪器、电源变换、定时器等。

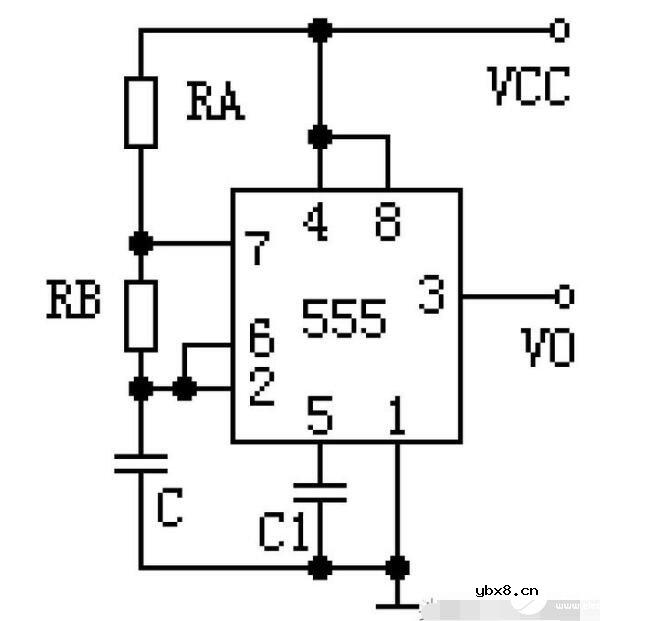

基于NE555构成的反馈型震荡器电路
