自动抽水控制器电路图（一）

电路原理如下

电路如图所示。图中继电器J用来控制水泵的电源，电容C1的作用是消除信号线上的干扰。IC（NE555）接成施密特触发电路，利用其回差特性而达到保持的目的。

自动抽水：当水位下降低于C点时，C点悬空。IC第②脚电压低于1/3Vcc，其第③脚输出高电平，继电器得电吸合，启动水泵抽水，水位逐渐上升。

中间保持：当水位上升至A点到B点之间时，稳压二极管D1被串联电路，此时P点电位控制在1/2Vcc左右，初触发器保持原来的状态不变。

抽水自停：当水位上升至A点时，由于水电阻较小，P点电位高于2/3Vcc，IC第③脚输出低电平，继电器断电，水泵停止抽水，从而可以达自动抽水的目的。该电路简单、制作容易，一般不需调试就可以工作。

自动抽水控制器电路图（二）

本实用新型所涉及的抽水机自动控制器，它由电器控制板、水位控制器、抽水机、蓄水池几部分组成，水位控制器由固定支架、连杆套管，连杆套管上设有滑动槽口，连杆套管内套入浮球连杆，浮球连杆上设有下水位触点柱，连杆套管的上端设有常开触点开关K1和常闭触点开关K2，下端设有常开触点开关K3，K1、K2、K3三个开关的四条线路分别连接在4头接线柱上，电器控制板由总开关、接触器、指示灯、手启动按钮、接触器的4条电路A′、B′、C′、D′分别与接线柱上的对应位置相连接，结构简单，维修方便，运行可靠。

自动抽水控制器电路图（三）

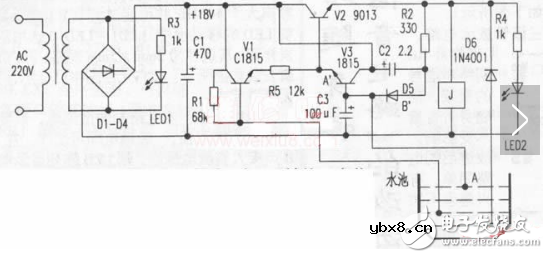

水是有一定阻值的，随地方不同会有点差别，但差别不大，一般水塔范围内的阻值在15k左右。我们可以把它看成是一个可变的电阻，用来控制三极管的偏置电压。

现阶段的小城镇，很多尚无自来水，需要在房顶做一个水塔，把水抽上去再用，但在楼下开机抽水，却不知楼上怎么样，总要跑上跑下，非常麻烦。

本水位控制器电路（见附图）原理简单，元件随手可得，且无须调试，只要焊接无误，导线良好，一装即成。变压器用小型录音机双9v那种就可以了。当需要控制功率大的电器时，可通过本电路“J”拖动另一个大电流的继电器。

水位控制器电路的工作过程是：当水位低于B、C点时，v1得偏置电压而导通，v2工作，J吸合，负载工作，水位增高。因v2工作，V3通过R2、D5获得足够的正向偏置而导通，c3同时充电，当水位高于B、C点时，V1截止，V2电位下降（B极），c3放电，v3继续工作，v2不能截止。当A’点电位低于B’点电位时，D5导通，c2放电，c3充电;当A’点电位等于B’点电位时，D5截止，c2充电，c3放电，当下一周期到来时，c2、c3、D5又重复上述动作，保持v3继续工作。当水位处于A点时，c3通过水向地放电，A’点电位瞬间下降，v3因失电而截止，v2停止工作，整个电路处于等待状态。

当水位处于A点之下B、C点之上时，电路因无启动电压同样处于等待状态。

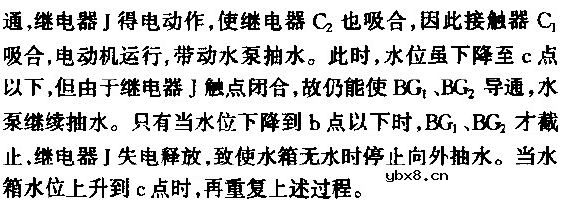

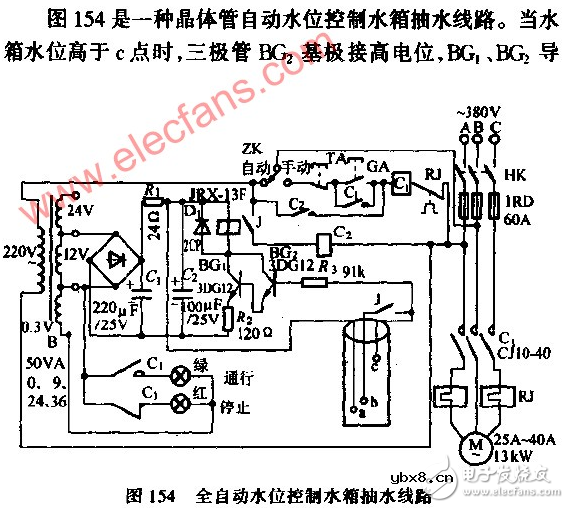

自动抽水控制器电路图（四）
