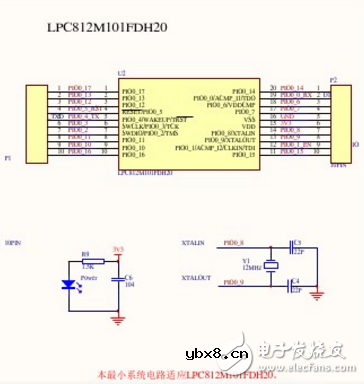

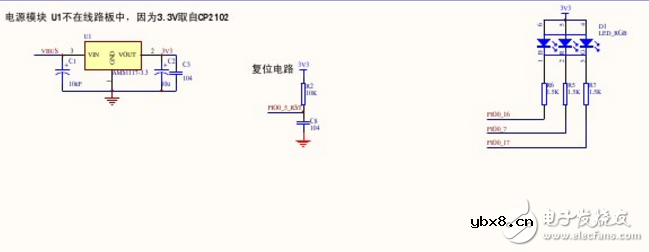

LPC800最小系统电路图

　　LPC800具备两大创新特性为8位开发人员提供了更高的灵活性和利用基于GUI的配置工具完成更好的控制。灵活的开关矩阵使得设计人员可以为几乎任一引脚分配片内外设I/O，在低成本PCB上，可以进行引脚分配，帮助缓解PCB走线拥挤的情况。

　　LPC800上另一重要外设是状态可配置定时器（SCT），它可以进行定制以满足用户的特定应用需求。基本SCT配置是简单的2个16位PWM，具有4个捕获输入和4个匹配输出，其中每个匹配寄存器均有影子寄存器。LPC800几乎可以提供主流8位MCU所具有的所有定时或PWM功能。为增加灵活性，LPC800的SCT融合了状态和事件的理念，用户可以创建复杂的计数、输出、输入和控制功能，实现照明、电源和其它定制应用– 而不受固定功能的制约。

　　为适合硬件上的创新，LPC800提供简单、无驱动程序的操作。I2C和UART的低级驱动程序不再占用闪存空间，仅需简单的API调用即可操作这些外设。同样地，功耗管理简化为单次API调用。LPC800使用64字节扇区闪存，简化代码管理，并可用于模拟EEPROM以进行数据存储。
