三极管开关电路工作原理解析
图一所示是NPN三极管的 共射极电路,图二所示是它的特性曲线图,图中它有3 种工作区域:截止区(Cutoff Region)、线性区 (Active Region) 、饱和区(Saturation Region)。三极管是以B 极电流IB 作为输入,操控整个三极管的工作状态。若三极管是在截止区,IB 趋近于0 (VBE 亦趋近于0),C 极与E 极间约呈断路状态,IC = 0,VCE = VCC。若三极管是在线性区,B-E 接面为顺向偏压,B-C 接面为逆向偏压,IB 的值适中 (VBE = 0.7 V), I C =h F E I B 呈比例放大,Vce = Vcc -Rc I c = V cc - Rc hFE IB可被 IB 操控。若三极管在饱和区,IB 很大,VBE = 0.8 V,VCE = 0.2 V,VBC = 0.6 V,B-C 与B-E 两接面均为正向偏压,C-E间等同于一个带有0.2 V 电位落差的通路,可得I c=( Vcc - 0.2 )/ Rc ,Ic 与 IB 无关了,因此时的IB大过线性放大区的IB 值, Ic
图1 NPN 三极管共射极电路 图2 共射极电路输出特性曲


图3、截止态如同断路线图 图4、饱和态如同通路
实验:三极管的开关作用

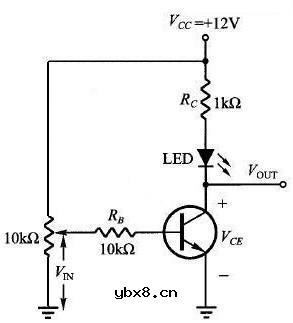

简单三极管开关:电路如图5,电阻RC是LED限流用电阻,以防止电压过高烧坏LED(发光二极管),将输入信号 VIN 从0 调到最大 (等分为约20 个间隔),观察并记录对的 VOUT 以及LED 的亮度。当三极管开关为断路时,VOUT =VCC =12 V,LED 不亮。当三极管开关通路时,VOUT = 0.2V ,LED 会亮。改良三极管开关:因为三极管由截止区过度到饱和区需经过线性区,开关的效果不会有明确的界线。为使三极管开关的效果明确,可串接两三极管,电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个间隔),观察并记录对应的VOUT 以及LED 的亮度。
