几个555定时器应用电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 16:00
555定时器具有成本低,性能可靠的特点,常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。本文带来了为大家带来555脉冲信号发生器电路原理图、555简单的延时电路以及555电子门铃电路原理图。

555定时器具有成本低,性能可靠的特点,常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。本文带来了为大家带来555脉冲信号发生器电路原理图、555简单的延时电路以及555电子门铃电路原理图。

555脉冲信号发生器电路原理图

NE555脉冲发生器该信号发生器是一个基于NE555制作的。可用于实验用的信号源。电源电压为12V,最大工作电流为40mA,通过跳线设置可以输出1Hz-180KHz的频率范围。有电源指示灯。电路原理图如下图。

几个555定时器应用电路图

NE555脉冲信号发生器电路原理图

几个555定时器应用电路图

信号发生器跳线帽设置频率

几个555定时器应用电路图

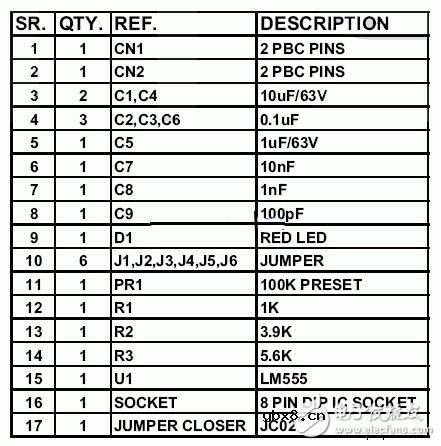

元件清单

几个555定时器应用电路图

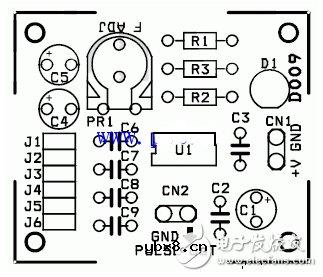

PCB
