基于DS1820水温测试测量电路设计

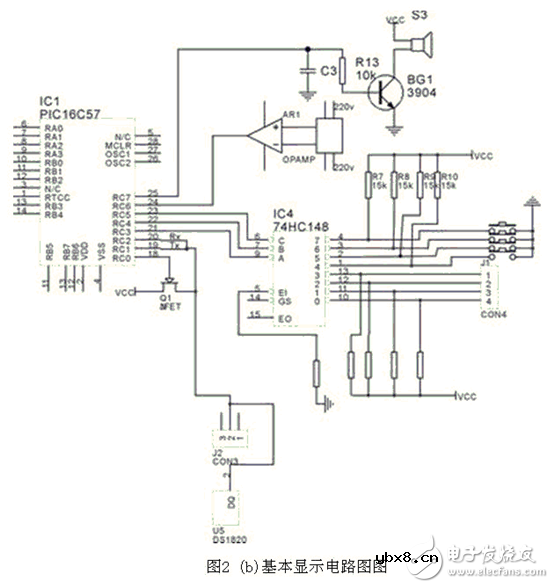

　　在本系统中，RA0~RA3用于七段码显示，RB6 控制水闸开关，RB7控制电加热管，RC3~RC5用于按键设计和读取水量，RC0~RC2用于跟DS1820通信进行水温测量，RB0~RB1对七段码进行扫描，RB2~RB5 LED指示灯显示，RC6漏电检测，RC7控制扬声器用于报警和指示。

　　键盘与水量测量电路由于在本系统中，只要求显示四个档位的水量值，因此水量传感器采用的是开关式传感器，当水量达到某一档时会拉低该档电平，接口电路与按键按下类似。因此在电路设计中，将水量档位信号与按键通过一片74HC148优先编码器连接到单片机的I/O 口上。按键的优先权高于水量信号，水量高档位信号优先权高于低档位信号，以保证能优先响应按键。

　　示电路温度采用二位七段码显示，显示范围0℃～99℃。水量采用一位七段显示，显示1、2、3、4，四档水位。对温度和水量进行循环扫描显示。四个LED 用于当前按键功能设定。

　　水温和水量控制电路 单片机通过光电耦合对继电器进行控制，用来切断或接通加热管电源，关闭或打开水阀，从而达到对水温和水量的控制。

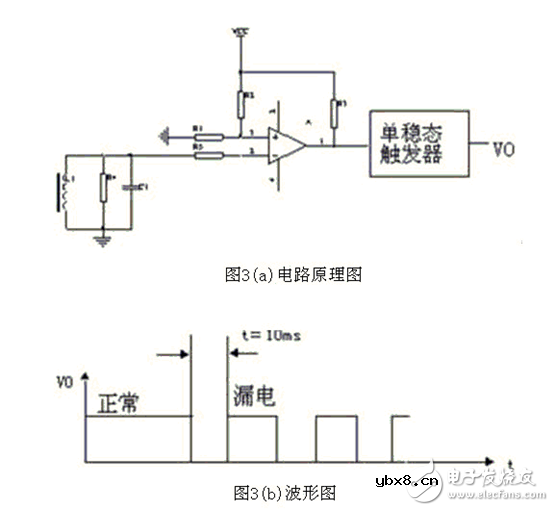

　　漏电检测及报警电路由于热水器工作在潮湿的场合，因此需具备漏电检测与报警功能。漏电检测由漏电检测线圈的输出经整形后输入到RC6 口，电路原理图如图3（a）所示。当漏电流超过一定阈值时，比较器输出低电平，否则保持高电平，再通过一单稳态触发器电路产生如图3（b）所示波形，低电平保持时间t可由单稳态触发器进行调整设定。在本系统中t 为10ms，由于PIC16C57 没有中断功能，因此程序中必须每隔一定时间（小于10ms）对RC6 口进行查询，以检测是否漏电，一旦检测到RC6 变低，经过确认后切断加热管电流，同时进行报警。报警电路还在传感器出现故障、超温时报警提示。 PIC16C57 本身具有看门狗定时器，当系统出现异常时，能自动进行掉电保护和系统复位。

　　水温测量电路测温元件采用DALLAS的单线数字温度传感器DS1820。DS1820提供九位温度读数，测量范围-55℃~125℃，采用独特1- WIRE 总线协议，只需一根口线即实现与MCU 的双向通讯，具有连接简单，高精度，高可靠性等特点。在工作时，通过总线向其提供电源，单片机发出指令码读取温度值。
