I2C与串口通信模块电子电路设计

　　I2C 通信模块

　　OZ89采样模块将采集处理后的数据通过I2C总线发送到LF2407，由于LF2407自身不带I2C 接口，本设计利用PCA9564扩展其I2C接口。为了防止电磁干扰影响I2C总线上数据的传输，必须对总线信号进行隔离，考虑到I2C 总线是双向传输的，使用ADuM1250双向隔离芯片进行隔离。PCA9564及双向隔离电路如图2所示。

　　图2：PCA9564 及双向隔离电路

　　串口通信模块

　　电池管理系统将采集处理后的数据通过串口发送到PC机界面上，实现人机交互。通过串口界面，可以观察到电池的总电压、单体电压、电流、SOC、故障状态、充放电功率等参数，还可以通过串口发送实现管理系统的在线标定。其硬件电路主要基于MAX232芯片，如图）所示。

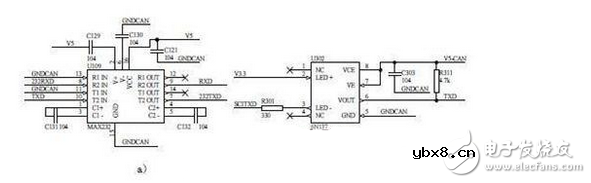

　　图3：串口通信接口电路

　　MAX232 是+5V电源的收发器，与计算机串口连接，实现RS-232接口信号和TTL 信号的电平转换，使BMS 和PC 机能够进行异步串行通讯。为了防止电磁干扰影响串口上数据的传输，必须对总线信号进行隔离。串口是单向传输，所以利用6N137光电耦合较为方便）所示为232TXD 信号光耦隔离电路。
