系统功能:8路彩灯控制系统框图如图1所示。由时钟产生电路产生频率约为1 Hz的时钟信号,以时钟产生电路的输出信号作为地址生成器的CP脉冲,控制地址生成器产生自动加1且循环变化的地址信号。地址生成器生成的地址控制时分电子开关分时通断,控制8路彩灯分时依次点亮,每灯持续点亮1 s,每8 s循环一次。广告彩灯的视觉效果受时分开关通断周期控制,而系统中时分开关的通断周期完全由时钟产生电路控制。

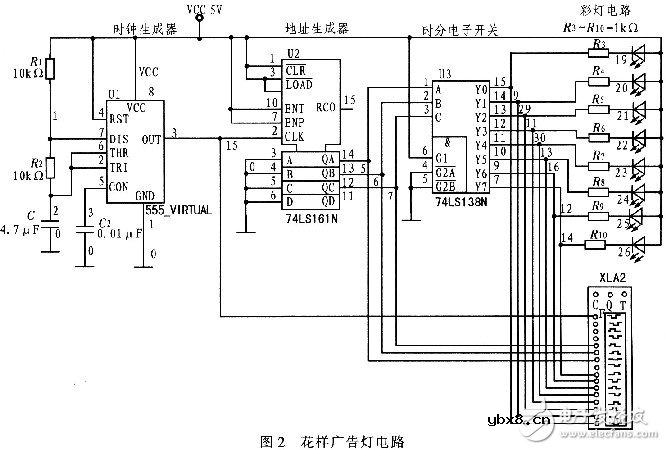

彩灯电路设计: 彩灯电路采用彩色发光二极管和1 kΩ的限流电阻组成,共8路。考虑到时分电子开关电路的实现特点,将8路发光二极管电路设计成共阳极连接方式,即8个发光二极管的阳极共同连接在5 V的直流电压源上。阴极分别通过电阻与8路时分电子开关连接,由时分电子开关控制8路彩灯轮流通断。彩灯电路如图2中标识所示。
