集成电压/电流驱动的灵活4~20mA环路供电压力传感器变送器

　　电路功能与优势

　　图1所示电路是一款鲁棒且灵活的环路供电电流变送器，可将压力传感器的差分电压输出转换为4 mA至20 mA电流输出。

　　该设计针对各种桥式电压或电流驱动型压力传感器而优化，仅使用了4个有源器件，总不可调整误差低于1%。环路电源电压范围为12 V至36 V。

　　该电路的输入具有ESD保护功能，并且可提供高于供电轨的电压保护，是工业应用的理想选择。

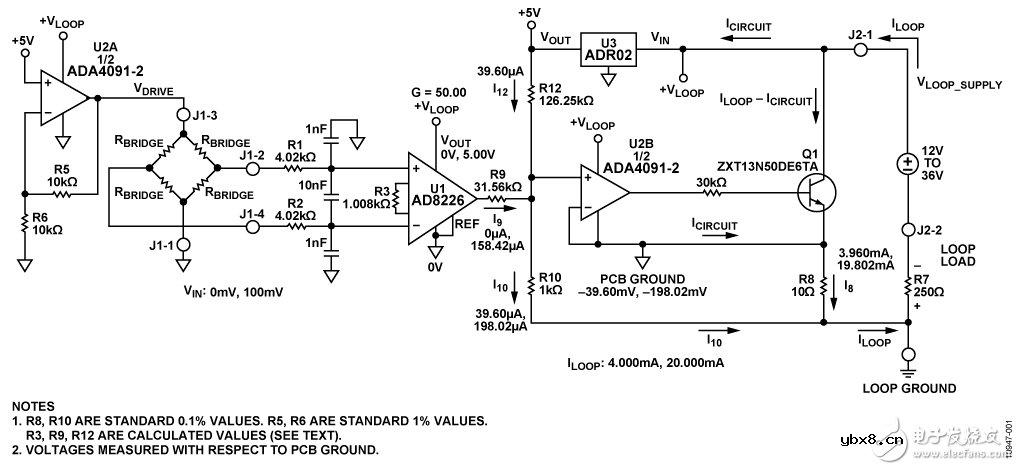

　　图1. 鲁棒的环路供电压力传感器信号调理电路，具有4 mA至20 mA输出
（显示为传感器电压驱动模式），原理示意图：未显示所有连接和去耦
