激励电路将信号放大,该电路工作过程如下:
(1) V8 OFF时(V8=0V),V8

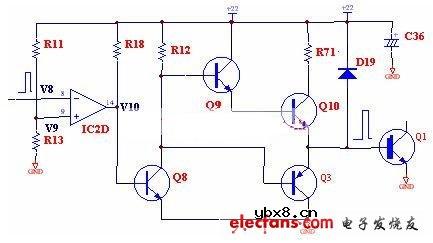

(2) V8 ON时(V8=4.1V),V8>V9,V10为低,Q8和Q3截止、Q9和Q10导通,+22V通过R71、Q10加至Q1的G极,Q1导通。IGBT激励电路：
