简单易制的紫外线灭蚊器电路

　　本文介绍一款线路简单、成本低且容易制作的紫外线灭蚊器电路.

　　1.电蚊器电路及原理

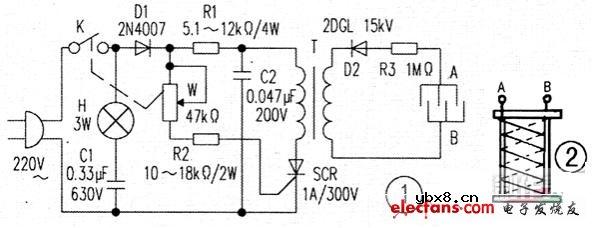

　　电路原理图如图1所示。它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。紫外灯管发光电路由紫外灯管H和电容C1组成，直流高压发生器由二极管D1、D2，电位器W、电阻R1、R2、电容C2。单向晶闸管SCR、脉冲变压器T及限流电阻R3等组成。

　　图1电路接通电源后.电源正半周由二极管D1整流后，通过降压限流电阻R1、R2和电位器W，分别向单向晶闸管SCR的阳极与控制极提供正电压。调整电位器W。使该通路电压达到控制极的触发电压时，单向晶闸管SCR便导通，电容C2通过脉冲变压器T的初级线圈和单向晶闸管SCR放电。C2的容量越大，脉冲变压器T的次级线圈感应的电压越高。当电源电压从正变到零时，单向晶闸管SCR因流过的电流小于维持电流而关断。之后，单向晶阐管SCR就承受电源的反向电压。直到下一个周期触发脉冲再次加到控制极上时重新导通。改变电位器W的值。就改变了导通角的大小，即能改变输出电压的高低。由于单向晶闸管SCR的频繁导通和截止，形成高频振荡，在脉冲变压器T的次级线圈上感应出10000V到15000V的高压.经高压硅堆D2整流，就在圆形电网上形成直流电击高压。

　　当电源接通220V交流电时，紫外灯管H即点亮。其波长约253.7nm。利用蚊虫趋光性引诱蚊虫。当蚊虫扑向紫外灯管时。必然先触及到圆形高压电网。结果受电击而死。

　　2.元器件的选择

　　脉冲变压器T可选用12-14英寸黑自电视的行输出变压器。

　　紫外灯管H的功率可选用3W。高压圆形电网需自制，电网可选用φ0.5mm左右铁丝在塑料骨架上隔离绕制而成，如图2所示。注意两根铁丝A、B不能有任何接触，否则会造成短路，两者之间的距离以2mm较为合适。

　　3.制作及调试

　　本电击灭蚊器除印刷电路板、高压圆形电网需要自制外，其余元件均可买成品组装。制作时灯管装在圆网内，其余元件安装在一个盒子里。若元件良好，安装无误时，接通电源，调节电位器，该电击灭蚊器便能正常工作。虽然本电击灭蚊器电压较高，但电流在微安级，使用安全，即使不慎碰到了，只像针扎一下而已，不必惊慌失措。使用时，插上电源插头，旋转带电源开关的电位器，即可接通电源。继续旋转可听到高压产生，圆形网内的紫外灯管发光。至此，电击灭蚊器即制作成功。不用时，反向旋转电位器即可关断电源。

　　4.使用注意事项如下：

　　(1)正常使用时应将圆网挂在高处，以便取得良好的灭蚊效果，并防止小孩触摸。

　　(2)最好在没有其他光源的情况下使用，以免影响灭蚊效果。一般可在就寝后启用。

　　(3)在关断2分钟内，由于网上电荷未泄放完毕，可能电击人手，故不要触及。

　　(4)由于紫外线对人体及眼睛有害，故灯管功率不宜过大，不要直视灯管。
