激光自动打靶电路

　　本文为激光自动打靶电路图，包含有光电转换电路和发射电路，并含有原理分析。在练习者的枪上安装激光发射器，同时对靶面进行改造，其上布满光敏二极管构成的点矩阵，以使发出的激光射到靶面的光敏管上，经光电转换电路变为电信号，并由无线发射电路发送出去。在接收端的无线接收电路收到信号后，根据信号对应的二进制数值换算成射手的成绩并显示出来。

　　下面来分析一下工作原理具体电路如下：

　　(1)光电转换电路

　　将运算放大器用作比较器，只要有激光照到光敏管上，光敏管电阻变小，运放V-电位低于V 电位，故输出端为高电平。对于50cm×50cm的胸环靶，为保证激光光斑射到靶上，并落到一光敏管上，应根据光斑大小布置两光敏管的距离，同时考虑报靶的精度小于光敏管的密度，可将多个光敏管作为一个报靶信号点。VD01、VD02两光敏管对应实际靶上的不同点，不管激光射到VD1或VD2，输出端均为高电平。但作为显示成绩它们是同一信号点。

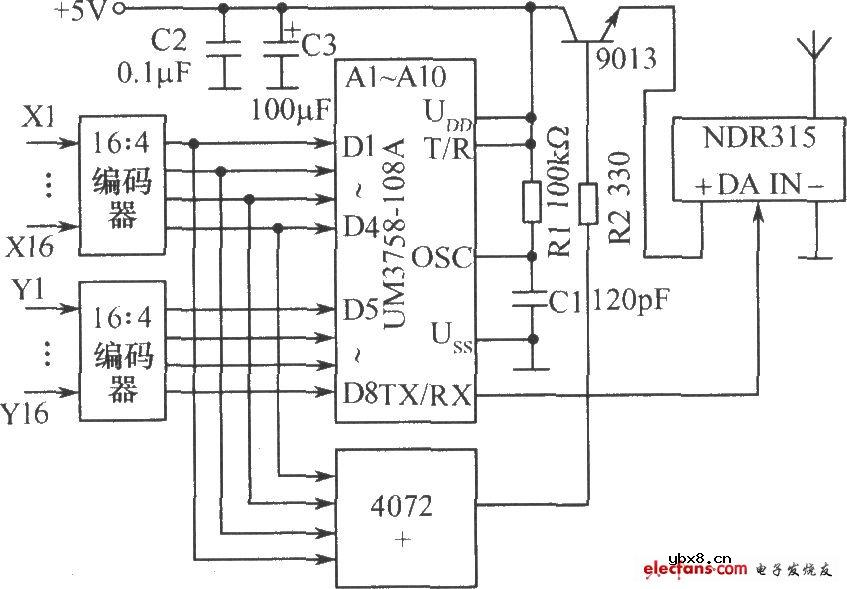

　　(2)发射电路

　　该电路的核心芯片为UM3758-108A，它是一块收发两用单片编解码集成芯片，引脚T/R接高电平为编码发送，接低电平为接收译码。选用它是因为恰好有8位数据线，可一次完成编码传送。数据经UM3758并一串转换后再由无线发射模块NDR315发射出去。为降低功耗，当未发射激光或未打中靶时，无线发射模块无电不工作;故将编码后的4行(或列)信号送人一4输入或门，只要击中靶面，行或列均至少有一位为高电平(第一行，第一列不设光敏管)，或门的输出端就为高电平，使三极管9014饱和导通，无线发射模块得电工作.

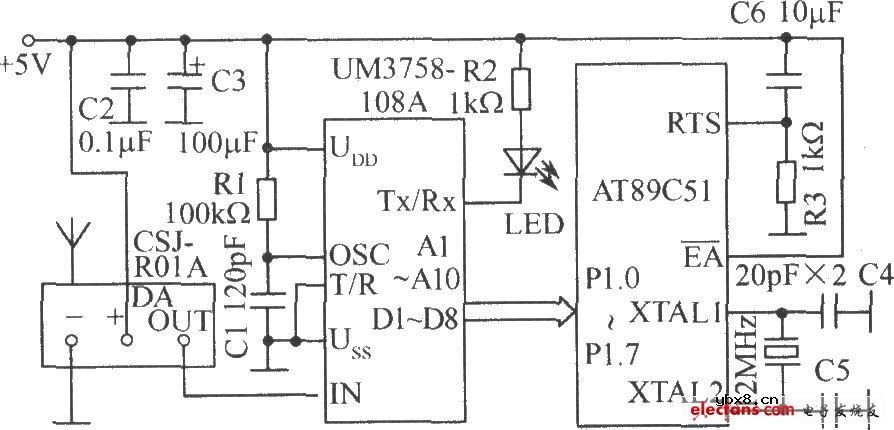

        (3)接收电路

        CIS-ROIA为无线接收模块，UM3758-108A的T/R为低电平，工作于接收模式，将CJS-RO1A收到的串行数据译码还原为8位并行数据，送入单片机处理，由单片机转化成显示数据送出去显示。
