简易实用的空调器控制板测试台

　　以深信源SXY983型空调智能通用板为例，制作了一个简单、直观，实用的模拟运行台(板)。

　　1、外形(见下图)

　　2、制作用主要材料

　　(1)用30cm><25cm木板一块(电木板)。

　　(2)220VAC卡口平灯座及3W节能灯各5只(模拟室风机高、中、低三档风速及压缩机、四通阀、5只继电器等)。

　　(3)彩色高亮度LED发光二极管及限流电阻各4只。代替12～16V直流步进电机的4个绕组。步进电机又称摆风电机，用它实现自动导向，多角度送出冷、热风。

　　3.电控板的安装要求

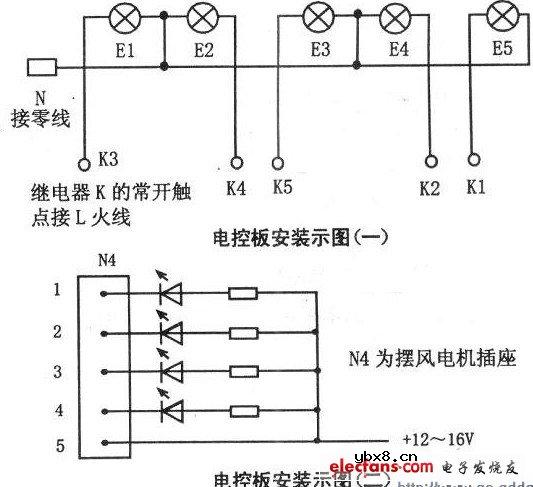

　　按下图连接好电路。注意220V(AC)的输入端N为零线，L为火线。

　　4.模拟运行

　　按照日常开/停，使用空调的操作步骤进行便可。

　　此时，运行台上节能灯和LED发光二极管也随之亮、灭。直观地显示各种功能是否良好、正常。

　　5.要求

　　模拟运行台和电控板常为220V(AC)电压，人体的任何部位和杂物不要触碰它;模拟运行完毕，务必切断电源，以策安全。
