升压启动的变换器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 14:16
该电路中,接有两个电感线圈L1和L2,由线圈L1以及稳压管WDw的7V电压和5V电源的电压叠加构成+12V局部电源。此电源驱动功率MOSFET,即使5V输出电压而负载较重时,也能得到足够的启动电压。驱动电压高,导通电阻小,

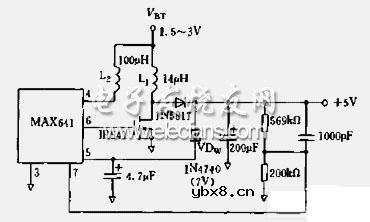

该电路中,接有两个电感线圈L1和L2,由线圈L1以及稳压管WDw的7V电压和5V电源的电压叠加构成+12V局部电源。此电源驱动功率MOSFET,即使5V输出电压而负载较重时,也能得到足够的启动电压。驱动电压高,导通电阻小,对改善功率MOSFET的工作状态都有较好的效果。升压启动的变换器电路图:

升压启动的变换器电路图
