电力二极管的工作特性

电力二极管的基本特性

1、静态特性

1）主要是指其伏安特性

2）正向电压大到一定值（门槛电压Uto），正向电流才开始明显增加，处于稳定导通状态。与If对应的电力二极管两端的电压即为其正向电压降Uf。

3）承受反向电压时，只有少子引起的微小而数值恒定的反向漏电流。

图 电力二极管的伏安特性

2、动态特性

因为结电容的存在，电压—电流特性是随时间变化的，这就是电力二极管的动态特性，并且往往专指反映通态和断态之间转换过程的开关特性。

由正向偏置转换为反向偏置

1）电力二极管并不能立即关断，而是须经过一段短暂的时间才能重新获得反向阻断能力，进入截止状态。

2）在关断之前有较大的反向电流出现，并伴随有明显的反向电压过冲。

延迟时间：td=t1-t0

电流下降时间：tf=t2-t1

反向恢复时间：trr=td+tf

恢复特性的软度：tf/td，或称恢复系数，用Sr表示。

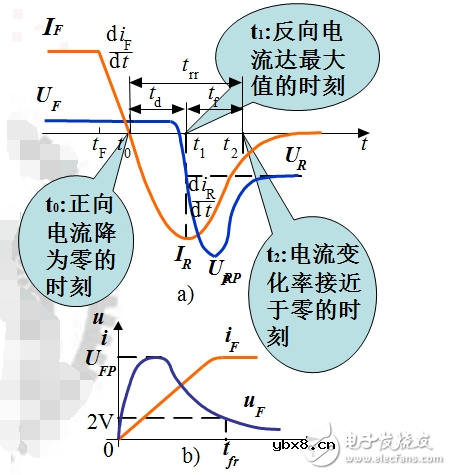

图  电力二极管的动态过程波形

a）正向偏置转换为反向偏置b）零偏置转换为正向偏置

由零偏置转换为正向偏置

先出现一个过冲Ufp，经过一段时间才趋于接近稳态压降的某个值（如2V）。

正向恢复时间Tfr

出现电压过冲的原因：电导调制效应起作用所需的大量少子需要一定的时间来储存，在达到稳态导通之前管压降较大；正向电流的上升会因器件自身的电感而产生较大压降。电流上升率越大，Ufp越高。

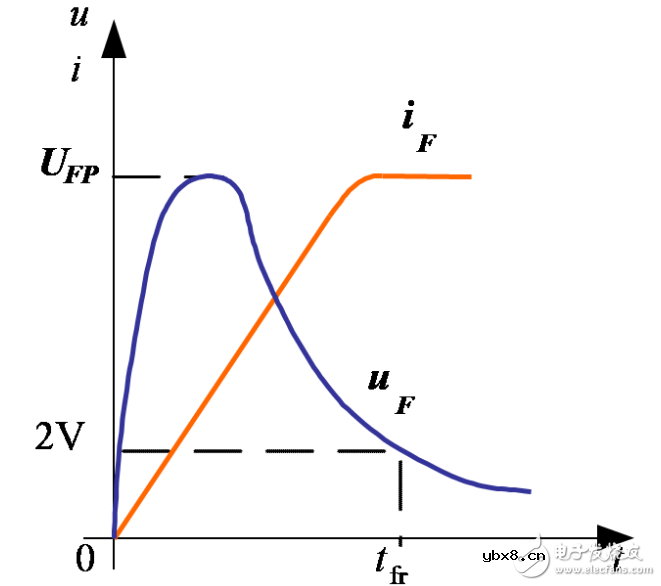

电力二极管的动态过程波形零偏置转换为正向偏置
