J-K触发器组成分频、计数电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:09

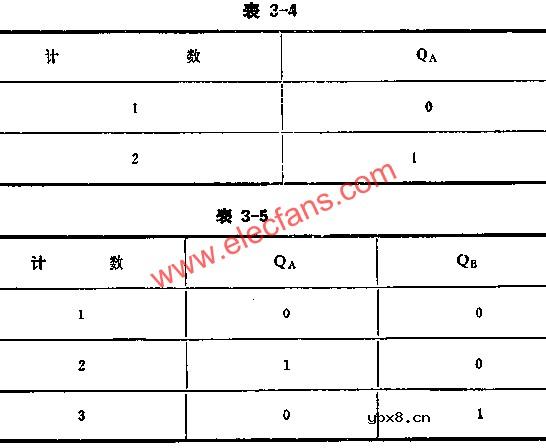

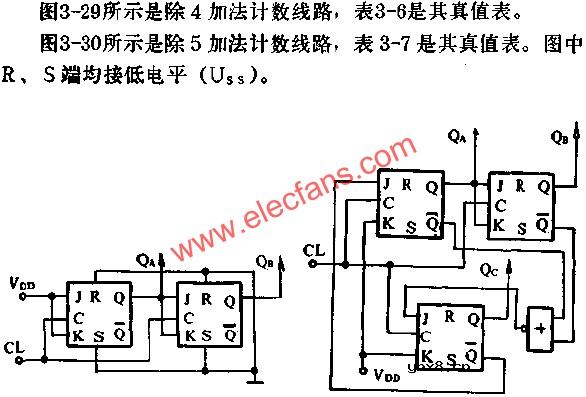

图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。 图B所示是除3加法计数线路,表B是其真值表。

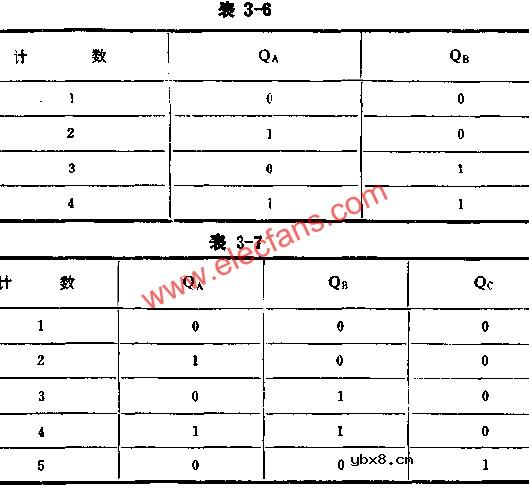

图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。

图B所示是除3加法计数线路,表B是其真值表。

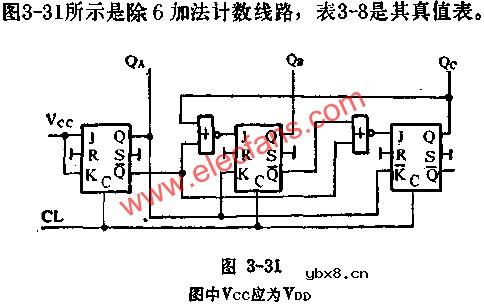

J-K触发器组成分频、计数电路图

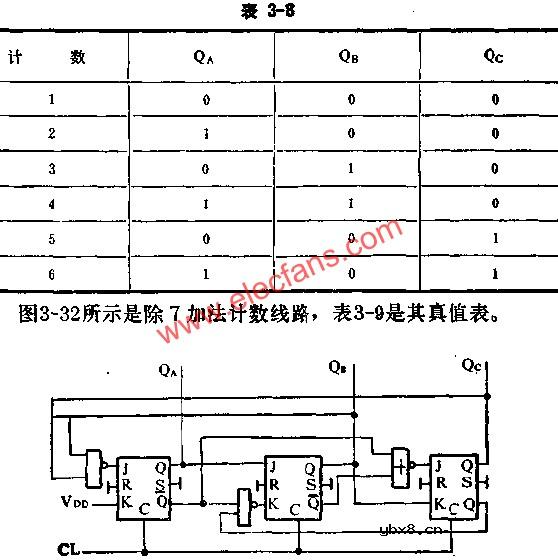

J-K触发器组成分频、计数电路图

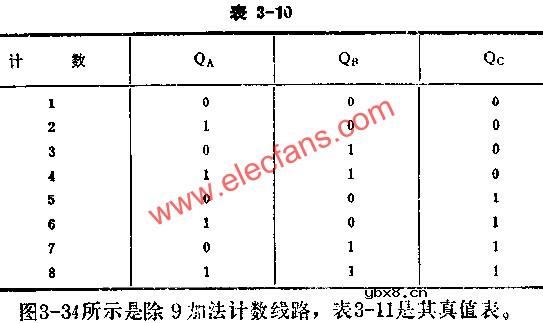

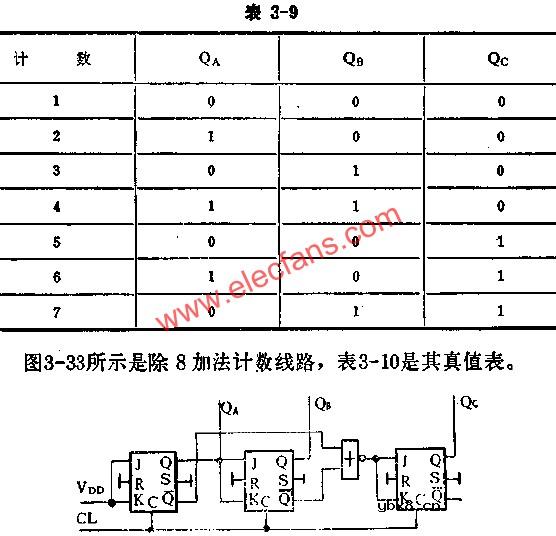

J-K触发器组成分频、计数电路图

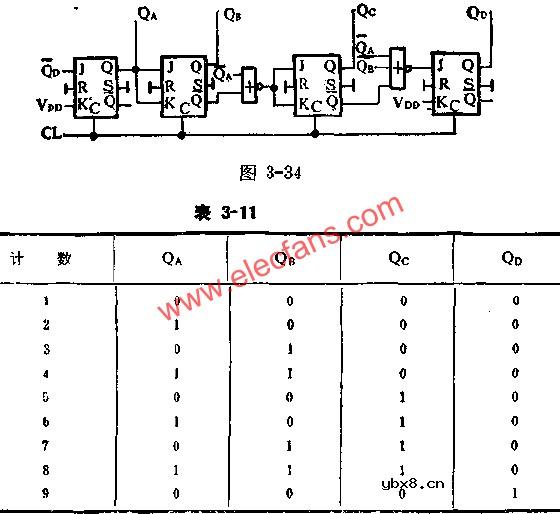

J-K触发器组成分频、计数电路图

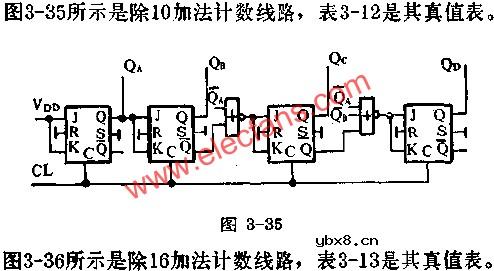

J-K触发器组成分频、计数电路图

J-K触发器组成分频、计数电路图

J-K触发器组成分频、计数电路图

J-K触发器组成分频、计数电路图

J-K触发器组成分频、计数电路图

J-K触发器组成分频、计数电路图
