J210组成选通滤波器线路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:08
很低时,单稳电路I输出A或单稳电路I输出B均为“0”,禁止输出。在中间频率时,与非门F1输入A、B均为“1”允许输出。F2为反相器,兼作整形。由于单稳电路输出TX由外接电阻RX和电容CX所决定,所以上限频率和下限频率

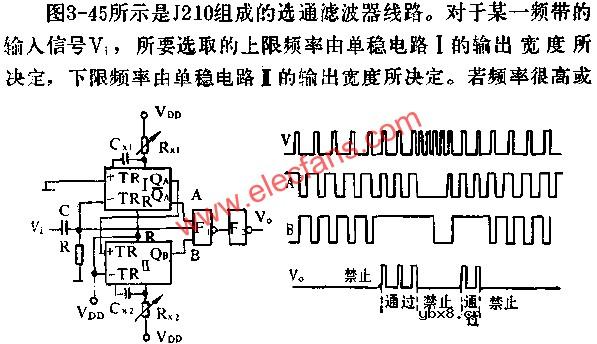

J210组成选通滤波器线路图

很低时,单稳电路I输出A或单稳电路I输出B均为“0”,禁止输出。在中间频率时,与非门F1输入A、B均为“1”允许输出。F2为反相器,兼作整形。由于单稳电路输出TX由外接电阻RX和电容CX所决定,所以上限频率和下限频率可通过调节电阻RX1和RX2来确定。
