JEC-2产生矩形波脉冲电路图

来源:网络发布者:电工基础发布时间:2026-03-07 13:08

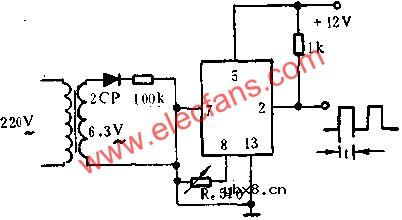

图中所示是JEC-2组成的矩形波脉冲线路，补救上就是一个整形电路。图中6.3V交流电经过三极管半波整流后，再经过JEC-2进行整形，在输出端就产生50HZ的矩形波。如果经过一个10分频和一个5分频后，就是一个较正确的”秒

图中所示是JEC-2组成的矩形波脉冲线路，补救上就是一个整形电路。图中6.3V交流电经过三极管半波整流后，再经过JEC-2进行整形，在输出端就产生50HZ的矩形波。如果经过一个10分频和一个5分频后，就是一个较正确的”秒“时钟脉冲。调节RE可以调节脉冲宽度。

JEC-2产生矩形波脉冲电路图
