RC正激变换器缓冲电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 12:02
图所示是由RC组成的正激变换器的缓冲电路。图中,当Q关断时,集电极电压开始上升到2Vdc,而电容C限制了集电极电压的上升速度,同时减小了上升电压和下降电流的重叠,从而减低了开关管Q的损耗。而在下次开关关断之前

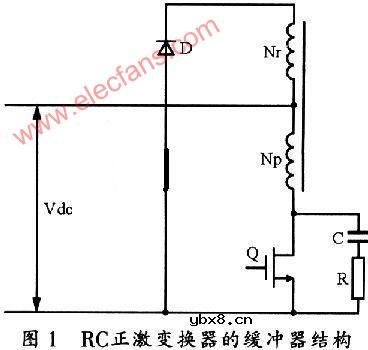

图所示是由RC组成的正激变换器的缓冲电路。图中,当Q关断时,集电极电压开始上升到2Vdc,而电容C限制了集电极电压的上升速度,同时减小了上升电压和下降电流的重叠,从而减低了开关管Q的损耗。而在下次开关关断之前,C必须将已经充满的电压2Vdc放完,放电路径为C、Q、R。

RC正激变换器缓冲电路图
