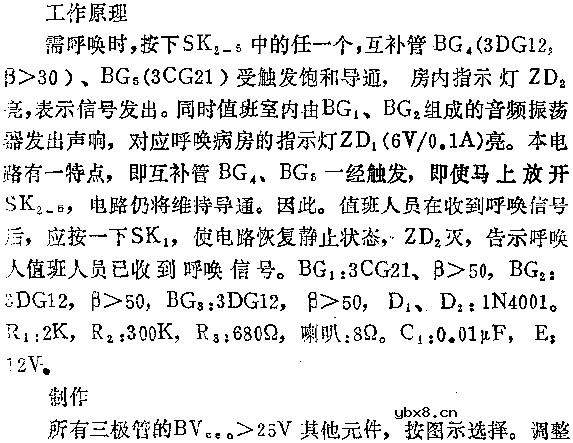

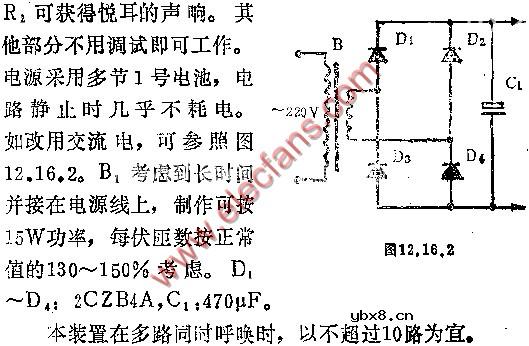

本装置主要应用于医院病房、旅馆等。图中为电原理图，虚线框内的元件组成一路呼唤装置。其中SK2-5是按床铺而设，如需将装置扩大为多路，只要按虚线框内的电路组装多路沿AB两点连接下去即可。
相关热词：#呼唤装置
