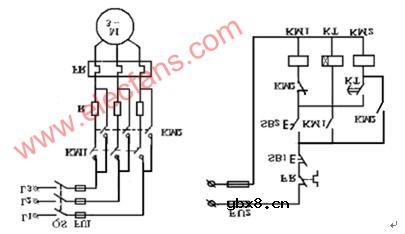

图3.8所试电路中，通电后，按下起动按钮SB2，接触器KM1通电并自锁，电动机定子绕组串入电阻R进行降压起动。经一段时间延时后，时间继电器KT的常开延时触点闭合，接触器KM2通电，三对主触点将主电路中的起动电阻R短接，电动机进入全电压运行。KT的延时长短根据电动机起动过程时间长短来调整。
本电路起动完成后，在全压下正常运行时，不仅时间继电器KT、接触器KM2工作，接触器KM1也必须工作，不但消耗了电能，而且增加了出现故障的可能性。若在电路中作适当修改，如图3.9所示，可使电动机起动后，只有KM2工作，KM1 、KT均断电，可以达到减少回路损耗的目的，

图3.9中电动机起动时，接触器KM1工作，而运行时，接触器KM2的主触点将起动电阻R和接触器KM1的主触点均短接，那么，起动时接触器KM1工作，运行时只有接触器KM2工作，由KM2自身的常开触点实现KM2的自锁，而KM2的常闭触点切断KM1线圈的回路，进而切断时间继电器KT线圈的回路，使接触器KM1和时间继电器KT在全压运行时都不工作，减少了电路的损耗。
