电动机正反转控制电路
实验目的
1、熟悉常用低压电器元件的使用。
2、掌握三相异步电动机正反向旋转控制电路的特点。
3、熟悉常用低压电器元件的接线方法。

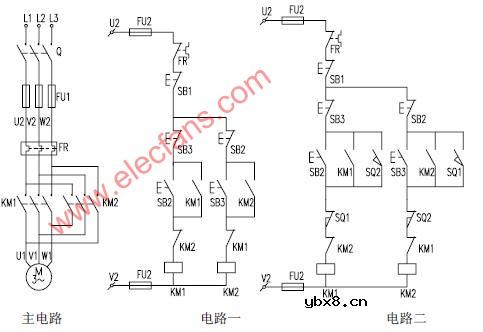

实验电路主电路电路一电路二
实验步骤

电动机正反转控制电路

1、接好主电路。
2、按方案一接好控制电路，并分别操作正、反、停止按钮。
3、按方案二接好控制电路，并分别操作起动、停止按钮及手动位置开关（可选作）。
4、观察电路工作是否正常。
实验仪器和设备
电动机、继电器、按钮、导线、位置开关。
实验报告
1、写出电路工作过程的顺序式。
2、总结实验中出现的异常现象与发生原因。
3、若按SB2或SB3时未按到底将会发生什么现象？
