电力变压器容量等级及规格

电力变压器的容量标准及型号标准

电力变压器产品系列品种很多，随材料和结构形式的不同而变化。从变压器的容量系列上来看，也有各种不同的标准。我国在民用建筑中常用R10容量系列变压器。

R10容量系列（容量按 倍数增加）是国际电工委员会确认的国际通用标准容量系列，也为电力变压器国家标准所认定，R10系列容量间隔较小，便于选用。

电力变压器的结构有双绕组电力变压器和三绕组电力变压器。当变压器的输出需要有两种电压等级时，可以考虑使用三绕组电力变压器。但在大多数情况下，低压侧只有一种电压输出，所以常用的是双绕组电力变压器。

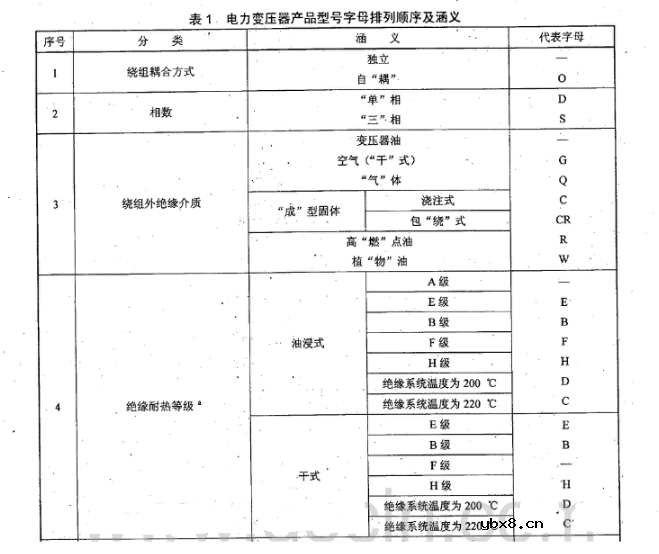

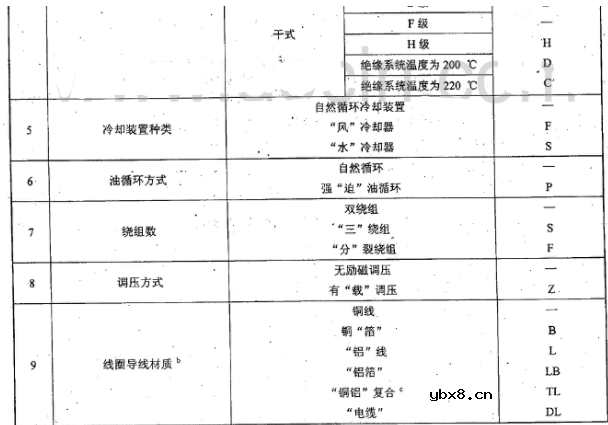

电力变压器的型号标注包括相数、绝缘方式、导体材料、额定容量、额定电压等内容。常用的字符含义如下：S―三相；D―三相；J―油浸自冷（只用于单相变压器）；C―成型固体；G―空气式；Z―有载调压；L―铝线（铜线无此标注）

型号下角字为设计序号。型号后面的数字：分子为额定容量（kKA）；分母为高压绕组电压等级（kV）。

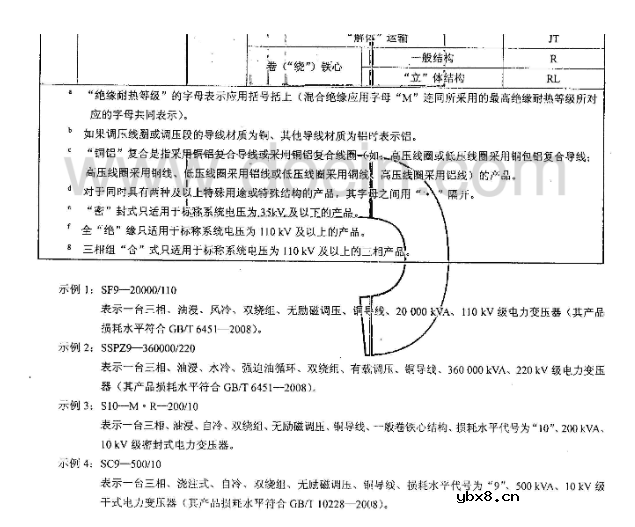

例如：S9-500/10表示：三相油浸自冷式铜芯电力变压器，额定容量为500kVA，高压绕组电压为10kV，设计序号9。SC9-1000/10表示：三相环氧树脂浇注干式电力变压器，额定容量为1000kVA，高压绕组电压为10kV，设计序号9。

变压器的规格型号：

①按电压等级分：1000KV，750KV，500KV，330KV，220KV，110KV，66KV，35KV，20KV，10KV，6KV等。

②按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

③按铁芯结构材质分：硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。

④按设计节能序列分：SJ，S7，S9，S11，S13，S15。

⑤按相数分：单相变压器，三相变压器。

⑥按容量来说我国现在变压器的额定容量是按照R10优先系数，即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。
