集成算术/逻辑单元举例

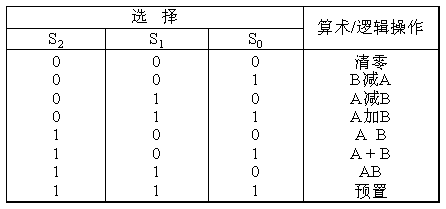

　　集成算术／逻辑单元（ALU）能够完成一系列的算术运算和逻辑运算。74LS381是比较简单的双极型ALU，它的功能如下表所示：

　　引脚图如下图所示：

　　该算术／逻辑单元可以对两个４位数据Ａ和Ｂ进行６种算术或逻辑运算，并有清零和预置功能。
　　所谓清零是使各数据输出端的状态为0。
　　预置是使数据输出端处于预定的状态。
　　输入信号S₂～S₀选择８种不同的运算功能。

　　进行算术运算时，其输出F₃F₂F₁F₀为二进制数；
　　进行逻辑运算时，则为含一定意义的代码；
　　进行预置操作时，预定的状态从A₃A₂A₁A₀端输入。

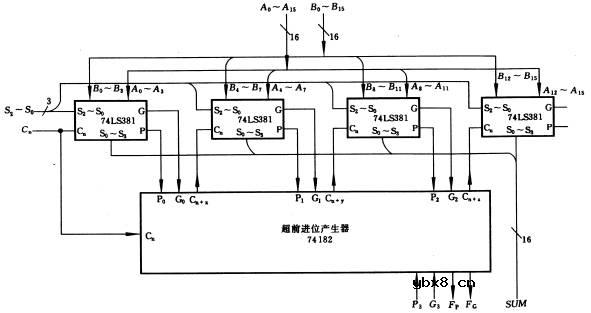

　　可以根据需要把若干片４位ALU与超前进位产生器连接，扩展ALU的位数。下图就是一种16位的ALU的连接方法 。这种运算电路从最低位到最高位都是超前进位，常称为全超前进位电路。
