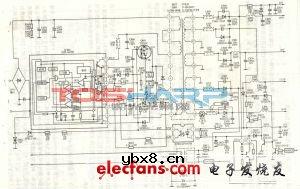

开关电源的电路结构它采用了STE-S6709厚膜集成电路，开关管集成在IC内部，1脚为集成电极。交流输入电流经整流滤波形成的300V直流电压，经变压器初极绕组1～4加到IC801的1脚。启动电压经R804、R806加到IC801的9脚，正反馈绕组9～7输输出经整流和稳压（Q6014）后加的电压，为IC801的9脚提供正反馈电压，从而维持开关电路的振荡。Q802（SE130N）为误差检测电路，它的1脚接以+130V输出端，2脚输出接到光电耦合器IC802的2脚，然后将误差信号反馈到IC801的7脚，从而实现稳压控制。待机/开机控制信号加到Q805的基极，通过Q804、Q803实现待机/开机控制。
