常见的高速光耦引脚图

光电耦合器（简称光耦）是开关电源电路中常用的器件。光电耦合器分为两种：

一种为非线性光耦，

另一种为线性光耦。

常用的4N系列光耦属于非线性光耦

常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，

使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，

DCD等等，将在图像画面上产生干扰。同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。PC111 TLP521等。常用的六脚线性光耦有：TLP632 TLP532

PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

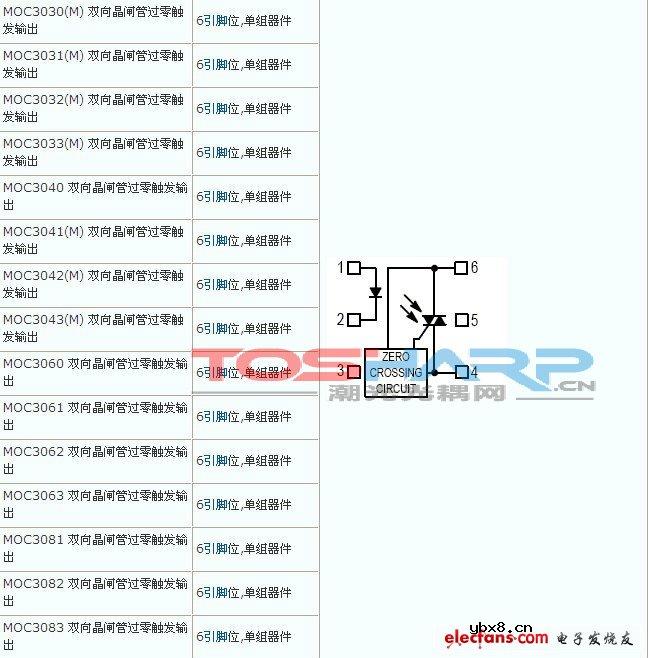

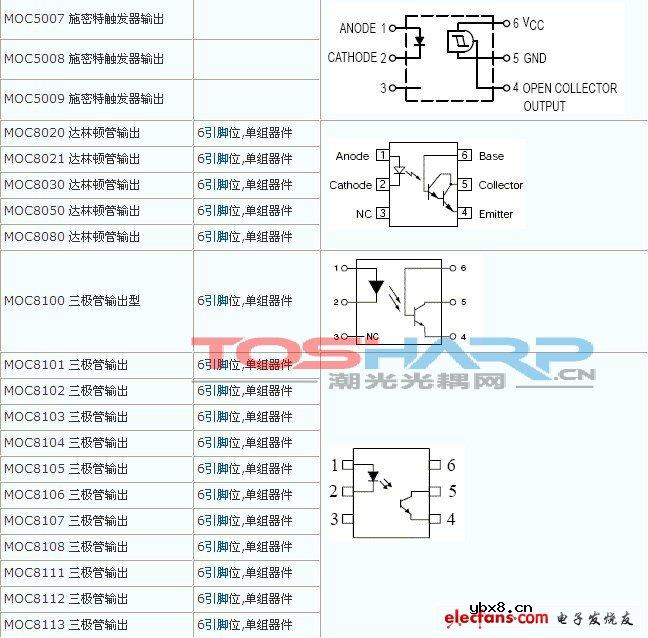

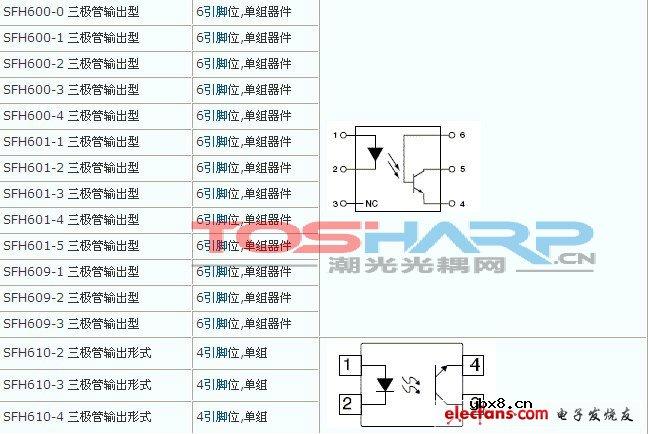

经查大量资料后，以下是目前市场上常见的高速光藕型号：
