东芝最新推出低电流驱动5 Mbps逻辑IC耦合器: TLP2955, TLP2958

由于线路板的尺寸进一步缩小，使得线路板在工业设备和家电领域中以更高要求的紧密度进行封装，这也就增加了对于在高温下以低功耗工作的线路板构成组件的需求。为了满足这些需求，东芝推出了TLP2955和TLP2958产品, 它们是DIP8小型封装5Mbps高速IC耦合器。TLP2955和TLP2958是TLP555和TLP558产品阵容的DIP8封装更新版本。

这些产品具有更广泛的工作电源电压范围和工作环境温度范围，同时可保持较低的输入电流特性(IFT=1.6mA (最大值))。它们具有更广泛的低压侧工作电源电压范围(VCC = 3至20V(对比TLP555和TLP558中的VCC = 4.5至20V))，现在可以在3.3V电源电压下工作。另外，它们可以在高温下工作，可支持工作环境温度Topr ≤ 125°C((对比TLP555和TLP558中的Topr ≤ 85°C)。另外，这些产品可保证220ns的最大脉宽失真，也适用于IPM驱动器。
因为TLP2955和TLP2958适合于在高温下的低功耗工作，所以它们可应用于工业用途，包括通信接口(RS232,RS422,RS485等),不同电压电路的数据通信解决方案以及工厂自动化(FA)设备的IPM 驱动器等。TLP2955是一款缓冲逻辑IC，而TLP2958是一款反相逻辑IC。

特征

工作温度范围: –40至125°C

阈值输入电流: 1.6mA (最大值)

电源电流: 3mA (最大值)

共模瞬变抑制: |CMH|和|CML| ≥ 20kV/μs

应用

可编程逻辑控制器

用于测量或控制设备的高速数字接口

FA设备(用于IPM驱动器)

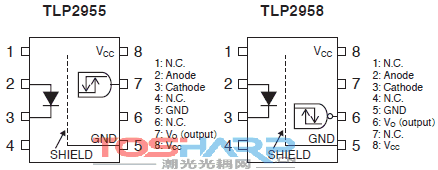

轮廓图 / 内部电路图

轮廓图

电路实例

AC伺服放大器、工业缝纫机

产品阵容

具有5 Mbps传输速率的逻辑IC耦合器产品阵容

封装		DIP8	SO6	MFSOP6		SO8		SDIP6
					±input	1ch	2ch
器件型号	缓冲器逻辑	TLP2955(*1)	TLP2355	TLP105	TLP2095	TLP2405	TLP2105	TLP715
	逆变器逻辑	TLP2958(*1)	TLP2358	TLP108	TLP2098	TLP2408	TLP2108	TLP718
工作温度		-40至125°C		-40至100°C
电源电压		3至20V		4.5至20V	3至20V	4.5至20V
电源电流(最大值)		3mA					6mA	3mA
阈值输入电流(最大值)		1.6mA			3mA	1.6mA		3mA
传播延迟时间(最大值)		250ns
脉宽失真(最大值)		220ns	70ns	220ns
传播延迟偏移		-	130ns	-
隔离电压(最小值)		5000Vrms	3750Vrms				2500Vrms	5000Vrms
共模瞬变 抑制(最小值)		±20kV/μs		±10kV/μs	±15kV/μs		±10kV/μs
