光耦驱动设计

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

光电耦合器的种类

一般发光器件都是砷化镓红外发光二极管，而受光器件一般有光敏二极管、硅光敏晶体管、达林顿型光敏三极管、光控晶闸管型及集成电路型等，其内部结构

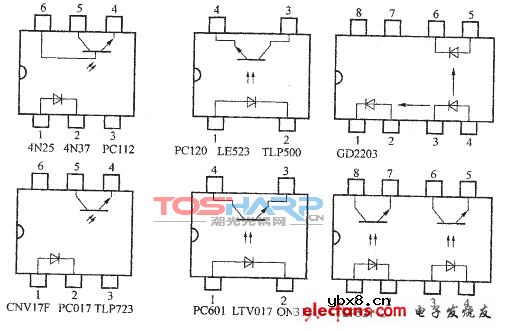

光电耦合器的封装形式，只有双列直插式，常用类型的光电耦合器的引脚排列

2.    光电耦合驱动电路的设计

光耦合器的驱动电路，实际上就是如何为光电耦合器中的发光二极管提供足够大的工作电流，使它发出一定强度的红外线。

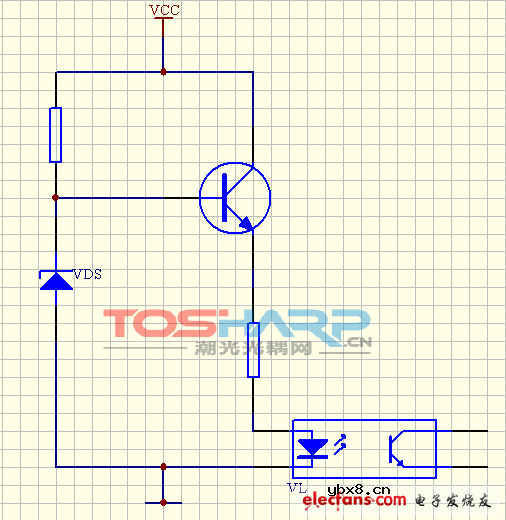

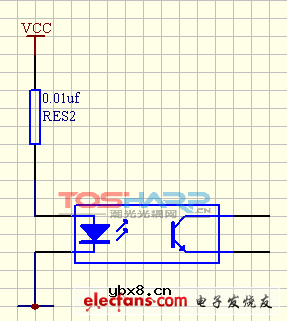

图2-1 光电耦合驱动
