3轴点位运动控制卡（步进机）的介绍

特性

3轴伺服/步进电机控制
32位PCI总线，即插即用
每轴最大输出脉冲频率1.2MHz
位置控制、速度控制2种模式
软件实现多轴直线查补
最多31路数字输入，24路数字输出
一台PC机可同时使用15块运动控制卡，控制45轴

概述

DMC1380运动控制专用芯片设计的PCI总线3轴脉冲式运动控制卡，具有编程简易、稳定可靠、价格便宜等特点，是点位运动控制的首选。

DMC1380适合于控制各种步进电机、交流伺服电机，每轴位置指令脉冲频率可达1.2MHz。可用单路脉冲（脉冲+方向）或双路脉冲（CW脉冲+CCW脉冲）方式输出，可以使差分式或单端式。

DMC1380主要用于多轴点位运动控制，具有梯形速度控制功能，可用软件实现多轴直线查补。电机和I/O信号全部布置在两个37针插座上。电机控制接口上的I/O信号有光电隔离，另一个37针接口上的IO不带隔离。

DMC1380卡包含55路I/O端口。其中15路输入口为光电隔离，8路输出口为光电隔离；其它输入输出口为非隔离。DMC1380具有较高的I/O驱动能力，可直接控制小型继电器、电磁电磁阀、指示灯等开关器件。

应用范围

半导体产品自动加工和测试设备

电子产品自动加工和测试设备

生物、医学自动采样、处理设备

自动包装设备

数控钻孔设备

硬件规格
控制轴数	3轴
最大脉冲频率	1.2MHz
位置脉冲设置范围	24位
脉冲信号输出类型	差分信号；单端信号
脉冲信号模式	脉冲/方向；双脉冲
控制模式	位置控制、速度控制
速度曲线	梯形
工作温度	0°C—50°C
储存温度	-20°C—80°C
湿度	5-85%，非结露
插槽电源（输入）	±5VDC±5%，最大900mA
外部电源（输入）	±2-24VDC±5%，最大500mA
PC机同时工作的运动控制卡数	15块

软件支持

windows操作系统

支持Windows XP/2K/NT/98/WIN7

推荐使用VB/VC++/CB/LabView编程工具

MOTION 1000演示软件可帮助客户了解运动函数、检测硬件系统

运动控制卡I/O接口信号

机械限位、减速、原点信号	±EL，SD，ORG 可定义为通用数字输入信号
同步开始/结束、同时减速信号	STA，STP

通讯数字I/O		尺寸
通讯数字输入口	31路，其中15路光电隔离，16路无隔离	164mm*98.4mm
通讯数字输出口	24路,其中8路光电隔离、16路无隔离

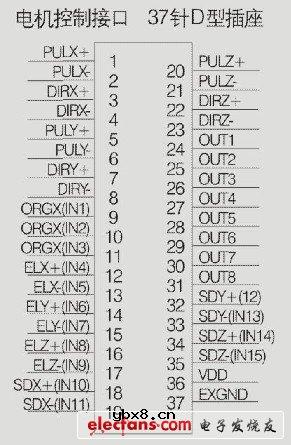

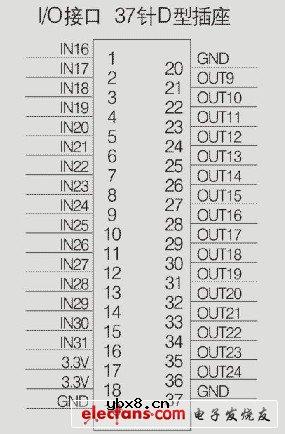

接口信号描述
