可控光电耦合器件TLP521

TLP521 是可控制的光电耦合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。

    集电极-发射极电压： 55Ｖ（最小值）

    经常转移的比例： 50 ％（最小）

    隔离电压： 2500 Vrms （最小）

图1 TLP521  光藕内部结构图及引脚图

Recommended Operating Conditions建议操作条件：

Characteristic 参数	Symbol 符号	Min 最小	Typ 典型	Max 最大	Unit 单位
Supply voltage 电源电压	VCC	_	5	24	V
Forward current 正向电流	IF	_	16	25	mA
Collector current 集电极电流	IC	_	1	10	mA
Operating temperature 操作温度	Topr	-25	_	85	℃

TLP521的Ic-Vce曲线：

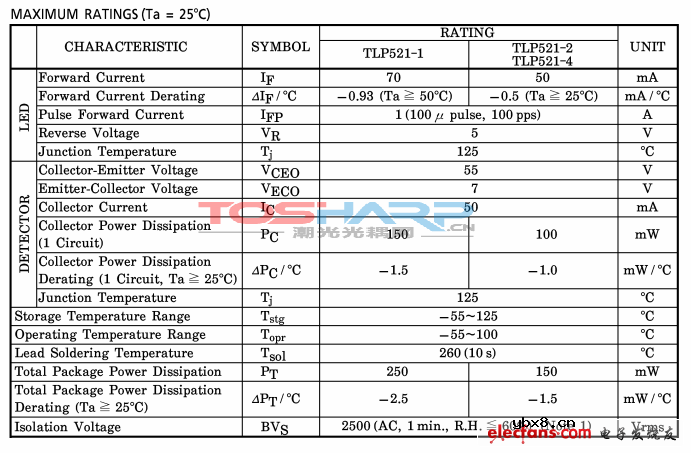

TLP521相关参数：
