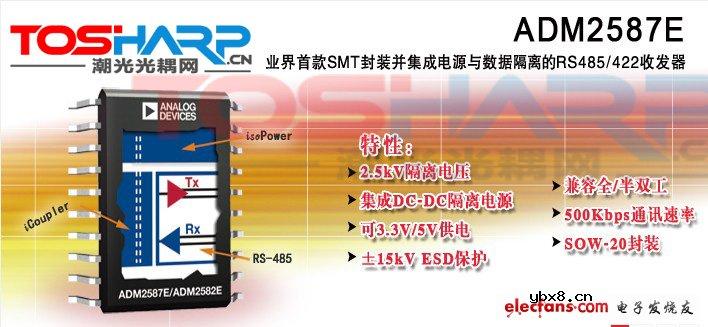

ADM2587EBRWZ描述说明



ADM2582E/ADM2587E是具备±15 kV ESD保护功能的完全集成式隔离数据收发器，适合用于多点传输线路上的高速通信应用。ADM2582E/ADM2587E包含一个集成式隔离DC-DC电源，不再需要外部DC/DC隔离模块。

该器件针对均衡的传输线路而设计，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

它采用ADI公司的iCoupler®技术，在单个封装内集成了一个三通道隔离器、一个三态差分线路驱动器、一个差分输入接收器和一个isoPower DC/DC转换器。该器件采用5V或3.3V单电源供电，从而实现了完全集成的信号和电源隔离RS-485解决方案。

ADM2582E/ADM2587E驱动器带有一个高电平有效使能电路，并且还提供一个高电平接收机有效禁用电路，可使接收机输出进入高阻抗状态。

该器件具备限流和热关断特性，能够防止输出短路。


• 隔离的RS-485/RS-422收发器，可配置成半双工或全双工模式
• isoPower™集成式隔离DC/DC转换器
• 在RS-485输入/输出引脚上提供±15 kV ESD保护功能
• 符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准
• ADM2587E数据速率： 500 kbps

• 5 V或3.3V电源供电
• 总线上拥有256个节点
• 开路和短路故障安全接收机输入
• 高共模瞬态抑制能力： >25 kV/μs
• 热关断保护

产品型号	封装	引脚	温度范围	包装和数量	报价*(100-499)	报价*1000 pcs	RoHS
ADM2587EBRWZ 产品状态: 量产	20 ld SOIC - Wide	20	工业	Tube, 37	$ 6.47	$ 5.50	Y 材料信息
ADM2587EBRWZ-REEL7 产品状态: 量产	20 ld SOIC - Wide	20	工业	Reel, 400	$ 6.47	$ 5.50	Y 材料信息
