光耦继电器型号

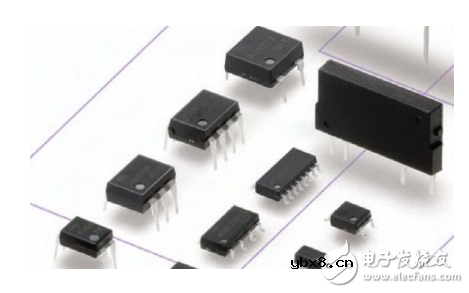

什么是光耦型继电器

光耦继电器是固态继电器的一种。英文是Solid State Optronics Relay。一般继电器都是机械触点，靠通电流过线圈变成有磁性的磁铁吸合触点，从而控制开光状态。而光耦继电器工作原理类似于光耦（其实看等效电路图是一样的）。

光耦继电器特点：

也就无触点继电器，无机械触点，因此没有触点的磨损，使用寿命接近于无限，它的长寿命、高信赖性是机械式继电器无法相比的；光耦合继电器的驱动部分具有光耦特性，抑制干扰传输；无动作声音、无弹跳、防震；AC/DC兼用；低电流控制、高隔离电压、高速切换、低泄漏电流；

光耦继电器的应用电路如图

Vin有电压输入，有电流从1管脚流到2管脚，管脚8和管脚7不导通（原来是常闭合导通的）。同样，Vin有电压输入，有电流从3管脚流到4管脚，管脚6和管脚5导通（原来是常开截止的）。

现在要计算限流电阻R的值。限流电阻R的值由下面公式决定：

R = （Vin - Vled） / Iled （1）

在这公式中：

R 是输入限流电阻

Vin是输入控制信号

Vled是LED正向压降电压

Iled是流过LED的正向电流

假设是在一个标准TTL的电路里，光耦继电器采用AQW610。

Vin =5V

Vled =1.5V

Iled =5mA（比maximum的3mA都要大）

因此限流电阻R=700Ω。

光耦继电器的型号

光耦继电器的型号主要代表性的象松下重工的AQW610 ，可以到潮光光耦网搜索一下AQ开头的型号。

型号有MOC302X、MOC305X、MOC306X、MOC308X等进行代换。

东芝也有不少，实际上叫光继电器光耦，TLP172A，TLP227G，TLP192A，TLP597G等等
