凹槽型光耦选型三要素

1.槽宽

2.光缝宽度

3.固定方式

1.槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

2.槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。光缝宽大的槽型光耦，亿光光电开关（光电传感器/对射光耦/反射式光耦）型号有：ITR-8010，ITR-8102，ITR-8103，ITR-8104，ITR-8105，ITR-8117，ITR-8307，ITR-8307/TR8，ITR-8307/S17/TR8，ITR-8307/S18/TR8，ITR-8307/F43，ITR-8402-A，ITR-8406，ITR-9606，ITR-9608，ITR-9702，ITR-9707，ITR-9803，ITR-9809/T，ITR-9813，ITR-9901，ITR-9904，ITR-9907，ITR-9908，ITR-9909，ITR-20001/T，ITR-20001/T24，ITR-20002，ITR-20004，ITR-20005，ITR-20006，ITR-20402，ITR-20403，ITR-20501，ITR-20502，ITR-20601亿光电子等。

3.凹槽型光耦（光电开光）外形：带固定孔和带固定孔，请根据实际情况选择。

4.安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm.这样才能有效阻断光线。

二、外围电路参数选择

1.在选择槽型光耦的外围电路时，先确定槽型光耦（光电开关）接收管的负载电阻是多少，

EL817再根据槽型光耦的转换效率选择红外发射管的电流。以ITR1100为例，若其负载电阻是选10k（包括之后电路的等效负载），电源电压是5V，其红外接收管的最大电流是（5-0.4/10k=0.46mA，其中0.4为接收管的饱和电压）。ITR1100的转换效率是30%-40%，取30%，则红外发射管电流选为0.46/30%=1.5mA，综合考虑环境温度、灰尘等不利因素影响，留1.5-2倍的余量，实际选择电流2.3-3mA.再根据该值选择限流电阻（5-1.2）/3=1.3k，1.2为红外发射管的正向压降。

2.被测物体的运动速度越快（如1-2kHz），光敏二极管原则上红外接收管的负载电阻取值应小些。

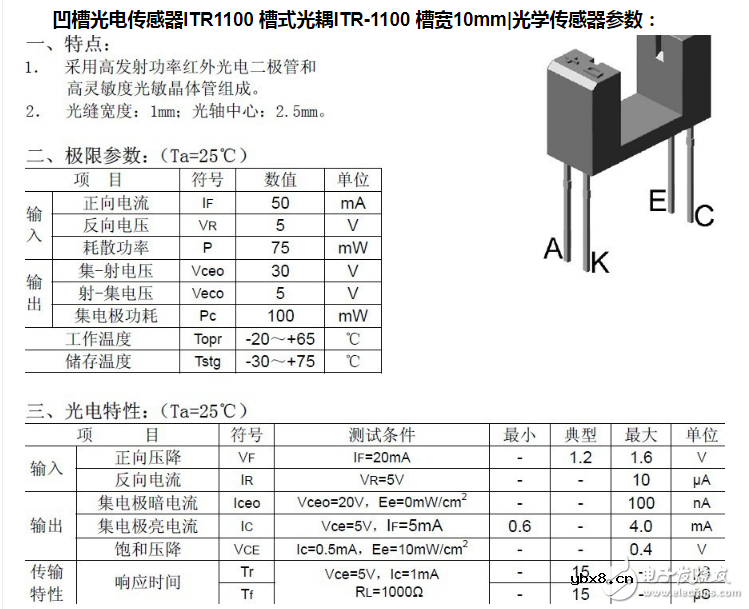

三、凹槽光电传感器itr1100
