2.54SOP6封装中的高ION光控继电器:TLP310x系列

　　通过使用 U-MOS IV 工艺技术，改善导通电流和关断电压之间的平衡特性。

　　



　　虽然光控继电器与机械继电器相比更小、更快、更可靠，通常只能在有限的关断电压(VOFF)和导通电流 (ION)範围内使用。由光控继电器组成的 MOSFET 包括VOFF/ION平衡，VOFF 越大, ION越小。因此，虽然光控继电器已广泛用于各种应用，大电流应用仍需要使用机械继电器。

　　为拓宽光控继电器的应用範围，东芝使用 U-MOS IV 工艺开发出额定值分别为 40 V/2.5 A、60 V/2.3 A 和 100 V/1.4 A 的 TLP3102、TLP3103 和 TLP3105。这些光控继电器封装在 2.54SOP6 封装中，可执行 B 和 C 连接，从而使其可分别控制 5.0 A、4.6 A 和 2.8 A 的直流电流。

　　此外，TLP310x 的接通状态电流在环境温度为 50℃ 而非 25℃ 的情况下确定，从而促使它们用于广泛的应用範围，包括工厂自动化、电源和安全应用。

　　应用

　　工厂设备、安全系统、娱乐设施、机械继电器更换等。

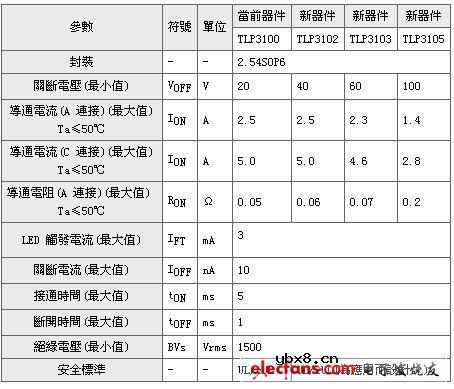

　　主要规格

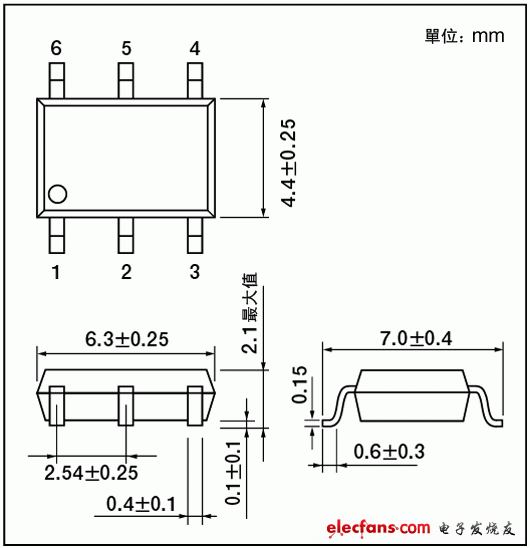

　　 封装尺寸

　　

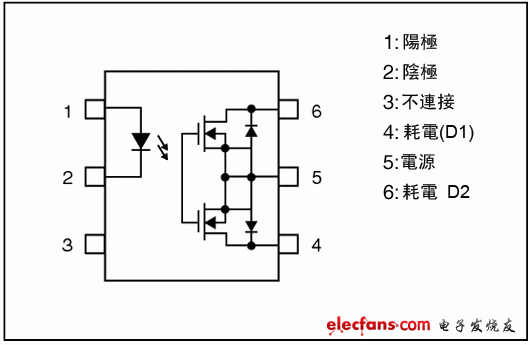

　　管脚配置
