逻辑IC耦合器:TLP2118E

　　TLP2118E是性能价格比高的紧密型高速逻辑IC耦合器，虽然其性能等级与TLP2118的性能等级大致相同。由于TLP2118E 可执行15 Mbps的高速资料传输，它适用于工厂自动化(FA)装置或数位家电(例如等离子显示幕)(PDP)的高速通信介面。TLP2118E包含两条嵌入单SO8封装的 TLP118电路，与使用两个SO6包相比，可使所需安装面积减少大约40%。出于该塬因，它可有效减少需要许多通道的机组的尺寸并降低成本。

　　特徵

　　反向逻辑输出(集电极开路输出)

　　高速资料传输:15 Mbps(类型)

　　2通道输出

　　包含共模瞬态抑制的高输入-输出杂讯电阻: |CMH|, |CML| ≥ 15 kV/μs

　　应用

　　FA装置的数位介面

　　PDPs

　　测量介面或控制装置介面

　　办公自动化(OA)装置或数位家电

　　 外形图

　　

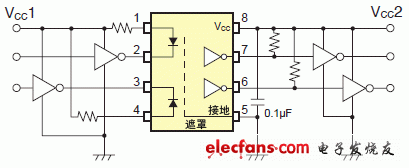

　　电路实例
